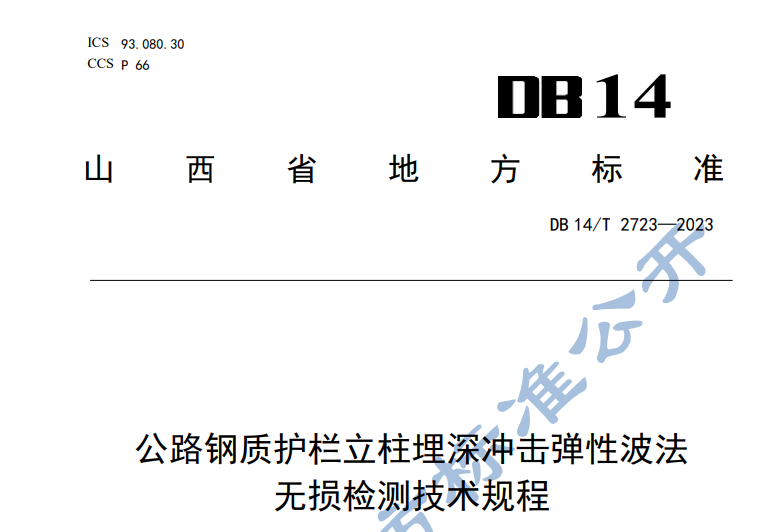

点击右侧免费下载PDF完整版标准文件：DB14/T 2723-2023公路钢质护栏立柱埋深冲击弹性波法无损检测技术规程.pdf
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由山西省交通运输厅提出、组织实施和监督检查。山西省市场监督管理局对标准的组织实施情况进行监督检查。本文件由山西省交通运输标准化技术委员会(SXS/TC37)归口。
本文件起草单位：山西省交通建设中心、山西省交通建设工程质量检测中心(有限公司)
本文件主要起草人：陈俊、徐晓波、马冬云、李飞、梁奇、吕春春、武桂香、田瑞芳、张敏、高国Jp栋、杨喜英、卫红岩、尹晋相、池浩、徐强、张斌波。
1.范围
本文件规定了公路钢质护栏立柱埋深冲击弹性波法无损检测的术语和定义、检测方法、检测结果计算和判定、报告内容等要求。
本文件适用于山西省各等级公路钢质护栏立柱埋深冲击弹性波法无损检测。
2.规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其较新版本（包括所有的修改单）适用于本文件。
GB/T24967钢质护栏立柱埋深冲击弹性波检测仪
JTGF80/1公路工程质量检验评定标准(第一册土建工程）
3.术语和定义
下列术语和定义适用于本文件。
3.1冲击弹性波反射法
在钢质护栏立柱外露顶端施加瞬态纵向冲击，引发立柱内部质点的纵向振动，形成沿立柱长度方向传播的弹性波，在到达立柱底部端面时产生反射波。通过实测弹性波在立柱中的传播时间和标定的特征波速，计算得出立柱总长，减去外露长度，得出立柱埋入深度的方法。3.2特征波速
检测时冲击弹性波在弹性材料中的传播速度。
3.3测线
沿立柱纵向方向，传感器与激振点的连线称为测线。
4.一般规定
4.1检测设备
应满足《钢质护栏立柱埋深冲击弹性波检测仪》（GB/T24967）的有关规定，并由相应资质的检定机构检定合格。
4.2检测方法优先选用冲击弹性波法无损检测，对检测结果发生争议时，以拔柱尺量作为仲裁依据。
检测环境温度宜在-10℃～40℃范围内，检测现场周围无影响设备正常工作的强磁场及较大的振动。
4.4适用条件
宜用于柱帽可拆卸，外露长度大于0.6m，总长度小于5m的钢质护栏立柱。
5.试验步骤
5.1试验准备
5.1.1收集工程设计图纸、施工工艺、施工记录等资料。
5.1.2调查现场环境条件、地质条件，确定立柱规格型号、埋设条件等情况。
5.1.3根据调查结果，制定详细的检测方案。
