近期，市场监督管理总局发布的新国标“GB/T 42277-2022 水泥胶砂碳化性试验方法”将于2023年4月1日实施，也就意味着2023年4月1日以后水泥胶砂碳化性试验方法就要满足该标准要求了，它对水泥胶砂碳化性试验步骤进行了全新的明确说明，工地检测试验室需要加以注意，具体内容如下。
一、水泥胶砂试件制备与养护
按GB/T17671方法制备40mm×40mm×160mm水泥胶砂试件，每次试验制备1组水泥胶砂试件(也可平行制备2组水泥胶砂试件，其中一组作为试验结果异常时的备用试件)，养护至28d。也可按照实际试验需求调整养护龄期。
二、水泥胶砂试件碳化
1、将水泥胶砂试件取出并擦干，放入预先恒温的（60±5)℃烘箱中进行48h烘干处理。然后取出，置于环境温度为（20士2）℃的实验室中冷却2h。

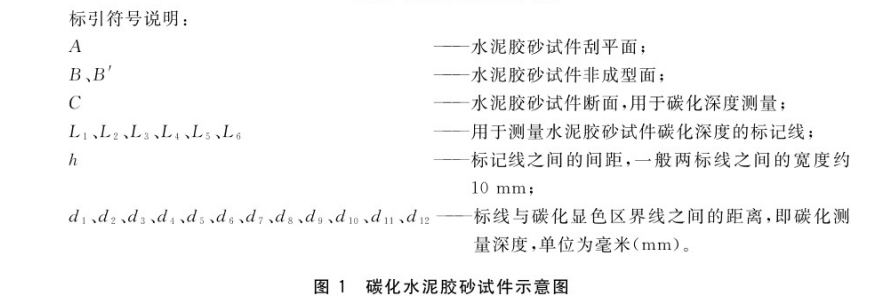

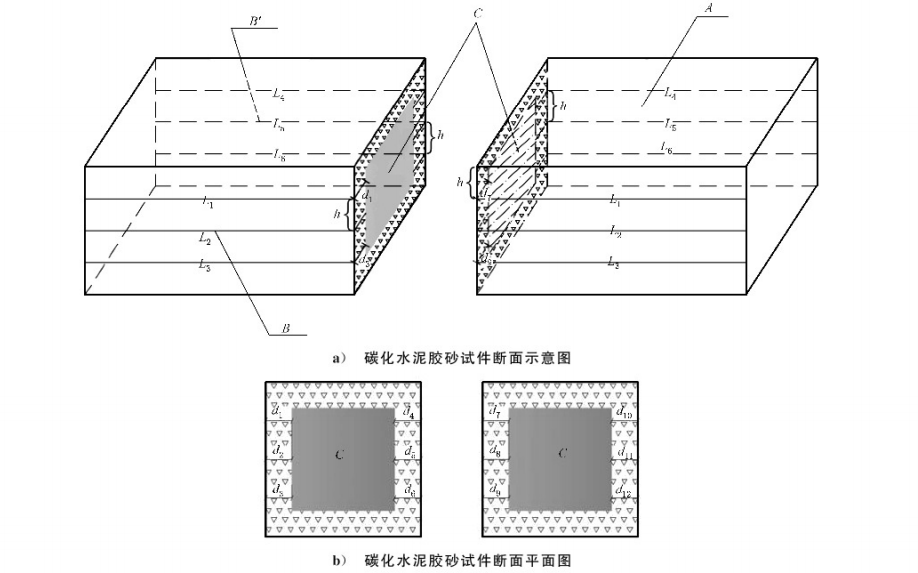

2、将水泥胶砂试件放入碳化箱内的支架上，测试面(水泥胶砂浆体入试模后未进行刮平操作的试体侧面，即B和B'面，见图1)不应与搁物架接触且水泥胶砂试件间距不小于50mm，然后将碳化箱密闭。碳化箱的密封可采用机械方法或油封，但不应采用水封。开动箱内气体对流装置，充入二氧化碳，并读取箱内的二氧化碳浓度。逐步调节二氧化碳的流量，使箱内的二氧化碳浓度保持在(20±3）%。在整个试验期间碳化试验箱内相对湿度控制在（70±5)%，温度控制在（20±2)℃的范围内。
3、碳化试验开始后应注意箱内的二氧化碳浓度、温度及相对湿度记录，宜在前48h观测并记录3次以上。试验中发现二氧化碳浓度、温度及相对湿度异常应及时调整，使这些参数尽快恢复至试验要求的控制范围。用于除湿的硅胶应定期更换，也可采用其他更有效的除湿方法。
4、水泥胶砂试件碳化至14d(或可根据实际指定碳化龄期）后取出待测。
三、碳化区测量
1、将水泥胶砂试件相对两非成型面均匀间隔10mm用铅笔沿长轴方向划平行线，作为测量标记线。
2、用符合JC/T724规定的抗折试验机将水泥胶砂试件折断（操作时应注意，抗折夹具支撑杆接触面不能作用于碳化性测试面，一般选择成型面及其相对的底面作为抗折夹具支撑杆的接触面)，完成断面制作；或垂直标记线切割厚度不小于25mm的切片，以该切片作为待测断面。
3、用酚酞乙醇溶液喷涂于水泥胶砂试件断面上，在2min内，用游标卡尺测量各点碳化区深度(以标记线和截面的交点为原点，垂直于测试面测量至显色分界区)，当测试点处的显色分界线上存在影响读数的粗砂颗粒或气孔，可取该颗粒或气孔两侧处碳化深度的算术平均值作为该点的碳化深度值（碳化深度测量应精确至0.1mm）。
4、若喷涂酚酞乙醇溶液后，水泥胶砂试件断面显色分界区界线模糊或红斑，可在试验室放置(24±2)h再次按标记线测量碳化深度，并做好测量数据和测量条件记录(可留存水泥胶砂试件碳化断面显色状态照片，作为试验资料附于报告中)，并以放置后的测量结果为该水泥胶砂试件碳化深度的测试结果。
449717568
