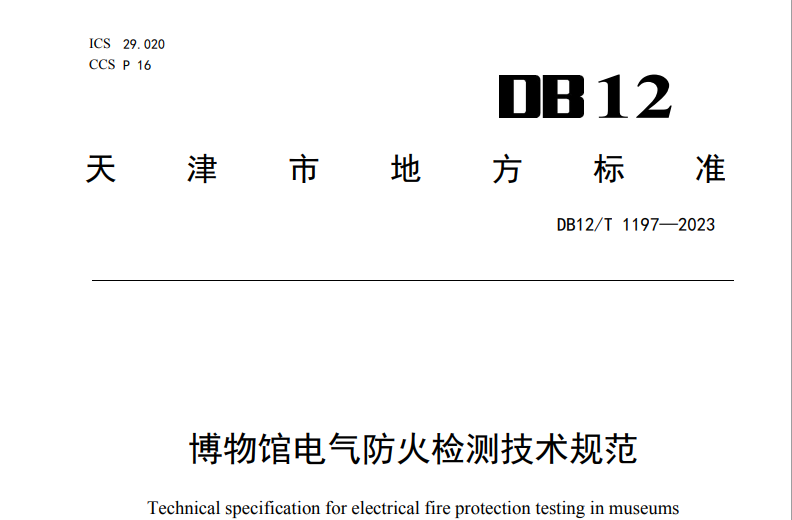

点击右侧免费下载PDF完整版标准文件：DB12T 1197-2023 博物馆电气防火检测技术规范.pdf
本文件按照GB/T 1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由天津市文化和旅游局提出并归口。
本文件起草单位：天津博物馆、天津市标准化研究院。
本文件主要起草人：李光、刘春雨、刘志勇、蒙晓光、高帆、曹艳、赵美焕。
博物馆行业安全用电管理是一项重要工作。为了防止和减少电气事故的发生，保障人民群众的生命和财产安全，促进博物馆安全稳定运行，提升博物馆行业安全用电行为的规范、完善博物馆行业安全用电检查和检测，特制定本标准。
1.范围
本文件规定了博物馆电气防火检测基本要求以及变配电装置、低压配电线路、照明装置和一般低压用电设备、接地和等电位联接、临时展览及承办活动的电气防火检测一般要求、直观检查、仪器检测，给出了电气火灾隐患检测和判断方法。
本文件适用于10kV及以下，由相关行业行政主管部门许可备案的博物馆的电气防火检测。
2.规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 14549电能质量公用电网谐波
GB50303建筑电气工程施工质量验收规范
3.术语和定义下列术语和定义适用于本文件。
3.1变配电装置 transformer and distribution device
指10kV及以下的变配电装置，主要包括油浸式变压器和干式变压器等。
3. 2低压配电线路 low voltage distribution line
指配电站（所)或杆上变压器400V及以下出线到末端用户的线缆。
[来源：GB/T33601-2017，3.6]
3.3一般低压用电设备 general low-voltage electrical equipment
低压配电回路中常见的低压电器包括断路器、熔断器、接触器、各种开关按钮、启动器、电磁铁、电磁阀、电阻器、继电器等。
4.基本要求
4.1博物馆建筑本身为国家保护文物的，在其相关区域内除普通照明、报警及恒温等必要装置外，不应设置大型电气设施。
4.2博物馆除展区、行政办公区外，在其仓库、实验及修复等区域内设置电气设施须经有关部门检验合格。
5. 变配电装置
5.1变压器
5.1.1油浸式变压器
5.1.1.1一般要求
5.1.1.1.1变压器室通往其他配电装置的电缆贯穿的隔墙、孔洞及电缆构筑物的开孔部位均应实施防火封堵。
5.1.1.1.2变压器室、配电室、高压电容器室应设置防止鸟、蛇、鼠等小动物从采光窗、通风窗、门及电缆沟道等进入室内的设施。
5.1.1.1.3变压器室、配电室等电气室内不得堆放可燃物和杂物。
5.1.1.2直观检查油浸式变压器直观检查应符合下列要求：
a）各部位无渗、漏油现象；
b）储油柜的油位与温度相对应；
c）变压器引线接头、电缆、母线应无过热痕迹；
d)套管、绝缘子无火花放电痕迹，无破损、裂纹、积污现象；
e)吸湿器完好，吸附剂干燥无变色现象;
f)声响正常。
5.1.1.3仪器检测油浸式变压器仪器检测要求如下：
a）测试环境温度不宜超过45℃；
b）测试各部位电气连接点（含端子）、引线接点、电缆终端头温度，高压部分不应超过表1中规定数值，低压部分不应超过表2或表3中的数值;
c）测量变压器顶层油温不宜超过85℃；
d)探测各种电气连接点、绝缘子、套管、电缆终端头、箱体等处的火花放电及其他异常声音。
