一、用途

新标准水泥胶砂搅拌机主要用于水泥胶砂试件制备时的搅拌。产品符合JC/T681(2022年新标准)、GB/T 17671-2021《水泥胶砂强度检验方法(ISO法)》、BS3892、ISO679标准要求。同时也满足美国标准、欧洲标准、日本标准。本机是水泥厂、建筑施工单位、有关专业院校及科研单位水泥试验室必备仪器之一。

二、结构特点

1、本机智能化程度高，具有外观新颖、工作噪音低、经久耐用、安全可靠、操作简单等特点；

2、本机采用伺服电机驱动，精准自控转速；

3、封闭式结构，带有全透明有机玻璃防尘罩；

4、搅拌锅电动升降；

5、7寸彩页液晶显示屏，触摸屏操作。

三、主要技术参数

1、搅拌叶工作时，自转的同时沿锅周边公转的同时自转，自转方向为顺时针，公转方向为逆时针。

2、搅拌叶自转和公转各设低速、高速两档转速，其公差范围为：搅拌叶转速

速度档自转(r/min)公转(r/min)

低速140±2 62±2

高速285±3 125±3

(注：本机内置变频器调速器。)

3、搅拌叶在搅拌锅内的运动轨迹同：ISO679

4、搅拌叶宽度：135mm

5、搅拌叶与搅拌叶轴联接为：偏心锁紧装置紧固

6、搅拌锅：容积5L，壁厚1.5mm，内径200±2mm，深度：180±2mm

7、搅拌叶与搅拌锅之间的工作间隙为：3±1mm

8、工作电源：AC220V 50Hz 1.1Kw

9、外形尺寸：6100mm长×400mm宽×730mm高

10、净重：88kg

四、操作说明

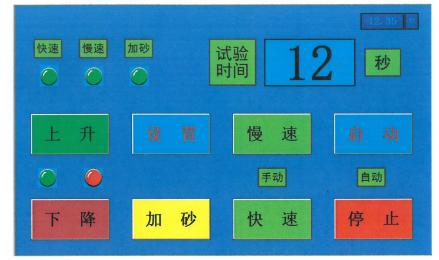

• 胶砂搅拌机开机后液晶屏显示：

• 采用伺服电机软传动、行星式齿轮结构，降低设备振动和噪音，提高使用寿命。

• 根据要求仪器有2种工作方式：手动工作方式和自动工作方式

• 手动工作方式：具有快速、慢速、加砂功能，可以分别点击“慢速”、“快速”、“加砂”

• 自动工作方式：点击“启动”仪器会自动运行，自动停止。

• 一次低速30秒，两次低速30秒(同时加砂)加砂停止，再高速30秒，再停止90秒，在停止15秒后蜂鸣器响起，停止时间到蜂鸣器停止发声，再高速60秒后停止工作。

• 如果显示的温度不准确，请点击“设置”后输入密码5001再点击“确认”进行设置。

• 装搅拌锅前需先点击“下降”，等降到底后可以把搅拌锅装上，装好搅拌锅后，再点击“上升”，上升到顶后会自动停止。

• 快速、慢速、加砂工作时液晶屏会分别显示。

五、起吊与安装

1、起吊，本机不设起吊装置，人工搬运即可。

2、本机安装，只需将主机放在平整的水泥平台上，并在底面垫上一层厚5～8mm橡胶板。

六、调整与保养

1、调整

1)本机出厂前已将搅拌叶与搅拌锅之间的工作间隙调整到3±1mm范围。

2)搅拌叶与搅拌锅的工作间隙的调整，可松开调节螺母，转动叶片使之上下移动到正确间隙后，再旋紧调节螺母即可。

3)间隙用随机的检测杆进行测量。

2、保养

1)应保持工作场子地清洁，每次使用后应彻底清除搅拌叶与搅拌锅内、外残余砂浆，并清扫散落和飞溅在机器上的砂浆及脏污物，揩干后，套上护罩，防止灰尘。

2)本机无外部加油孔。传动箱内蜗轮付，齿轮付及轴承等运动部件每季加黄油一次，加油时，打开传动箱盖即可，支座与立柱导轨之间，升降机构之间应经常滴入机油润滑，每年保养一次，将本机全部清洗并加注润滑油和润滑脂。

3)机器运转时遇有金属撞击噪声，应首先检查搅拌叶与搅拌锅之间的间隙是否正常。

4)使用搅拌锅时，要轻拿轻放，不可随意碰撞，以免造成搅拌锅变形。

5)应经常检查电气绝缘情况，在20℃±5℃相对温度50%～70%时的冷态绝缘电阻≥5MΩ。
