本试验测定混凝土中氯离子非稳态快速迁移的扩散系数，定量评价混凝土抵抗氯离子扩散的能力，为氯离子侵蚀环境中的混凝土结构耐久性设计与施工，以及使用寿命的评估与预测提供基本参数。
本试验用于骨料最大粒径不大于25mm(一般不宜大于20mm)的实验室制作的，或者从实体结构取芯获得的混凝土试件，试验数据可以用于氯离子侵蚀环境耐久混凝土的配合比设计和混凝土质量检验评定的依据。
一、试验准备应按以下步骤进行
1、试验室温度控制在20℃±2℃。试件安装前，需进行120s±20s超声浴清洗，超声槽事先需用室温饮用水冲洗至少60s。试件用电吹风吹干(用冷风档)，表面应干净、无油污、无灰沙。
2、RCM测定仪的试验槽在试验前需用40℃±2℃的饮用水冲洗干净;试件的直径和高度应在试件安装前用游标卡尺测量，并填入显色深度记录表和试验原始记录表。
3、试件装入橡胶筒内，置于筒的底部与试件齐高(50mm)的橡胶筒体外侧处，安装两个平行环箍(每个环箍高25mm)，并拧紧环箍上的螺丝至扭矩达30~34N·m，使试件的圆柱侧面处于密封状态。若试件的圆柱曲面具有可能造成液体渗漏的缺陷，则应以密封剂保持其密封性。
二、电迁移试验过程应按以下步骤进行

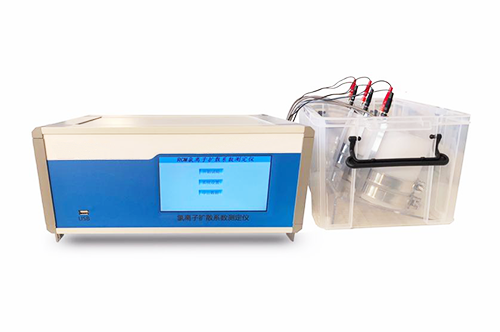

1、在无负荷状态下，将40V/5A的直流电源的输出电压调到30V±0.2V，然后关闭电源。把装好试件的橡胶筒安装到试验槽中，安装好阳极板，然后再橡胶筒中注入约300mL的0.2mol/L的KOH溶液，使阳极板的试件表面均浸没于溶液中;在试验槽中注入含5%NaCl和0.2mol/L KOH的混合溶液，直至其液面与橡胶筒中的KOH溶液的页面齐平。
2、连接电源、分配器和试验槽，电源的阳极用红色导线连至橡胶筒中的阳极板，电源的阴极用蓝色或黑色的导线连至试验槽中的阴极板。
3、打开电源，记录时间，立即同步测定并联电压、串联电流和电解液的初始温度;测量电压时，万用表调到200V档，若电压偏离30V±1V，则断开连接，重调电源的无负荷电压;测量电流时，万用表调到200mA档;溶液的温度测定应准确到0.2℃。
4、试验时间按测得的初始电流确定。试验数据填入原始记录表。
5、试验结束时，先关闭电源，测定阳极电解液的最终温度，断开连线，取出装有试件的橡胶筒，导出KOH溶液，松开环箍螺丝，然后从上向下移出试件。
449717568
