TST3827E 动静态信号测试分析系统又被称为桥梁检测系统、动静态应变仪，是以计算机为基础、智能化的动静态信号测试分析。每个机箱最多可内置8或16通道，适用于测量结构的应变应力及其他各种物理量，如力、压力、载荷和扭矩等。

　　1、应用范围

　　2.1 根据测量方案，可完成全桥、半桥、1/4桥(120三线制自补偿、公共补偿)的应变应力多点高速并行采样;

　　2.2 配接各种桥式传感器，实现各种物理量的测试和分析;

　　2.3 每个机箱8、16测点，以太网无限扩展，可用于大型结构的疲劳试验;

　　2.4 可直接对输入的电压信号进行多点高速并行采集;

　　2.5 配接各种热电偶温度传感器，对温度进行测试和分析;

　　2.6 可直接配接IEPE加速度传感器，对加速度进行测试和分析。

　　2、特点

　　3.1百兆网通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，每通道采样速率可达200Hz;

　　3.2德国进口WAGO压线端子，接线快捷方便;

　　3.3 支持多台采集仪级联进行同步测试，采集过程中图形实时显示被测物理量变化;

　　3.4 内置标准电阻，由软件程控设置全桥、半桥、1/4桥(120Ω三线制自补偿、公共补偿)的桥路状态;

　　3.5 软件支持静态和动静态测试;

　　3.6 桥路自检功能：能够准确判断桥路的短路、开路等故障，方便实验现场状态检查和故障排除;

　　3、系统构成

　　数据采集系统与计算机通过以太网通讯，通过网络技术，可实现无限多通道扩展并行采样。

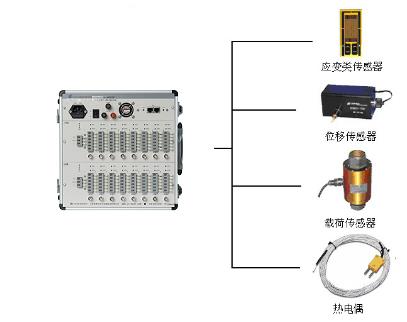

　　3.1 仪器与多种传感器的连接，如图1所示：

图1  传感器与仪器连接

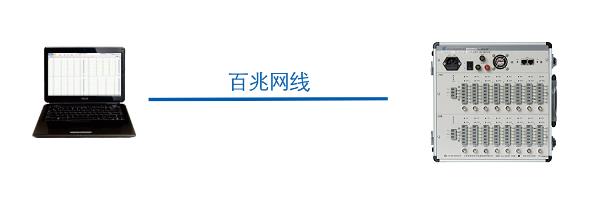

3.2 单台工作如图2所示：

图2 单台工作

　　3.3 多台仪器组网工作如图3、图4所示：

　　图3 多台仪器通过以太网组网工作

　　4、技术指标

　　4.1 测量点数：单台8、16测点可选;

　　4.2 采样速率(连续采样)：1~200(Hz)/通道，

　　4.3 模数转换器：24位A/D转换器;

　　4.4 适用应变计电阻值

　　(1)三线制1/4桥电阻范围：120Ω或350Ω(订货时确定一种);

　　(2)半桥、全桥电阻范围：60Ω～20000Ω任意设定;

　　4.5 应变计灵敏度系数：1.0～3.0自动修正;

　　4.6 供桥电压(DC)：2V、5V分档切换;

　　4.7 应变测量：满度值±5000με、±50000με;最小分辨率0.5με;

　　4.8 电压测量：满度值±5mV，±50mV，±500mV，±5000mV;最小分辨率5μV;

　　4.9 系统示值误差：0.3%red±3με;

　　4.10 非线性：0.05%FS;

　　4.11 零漂：≤2με/4h;

　　4.12 抗混滤波：截止频率为采样频率的1/2.56，阻带衰减大于-80dB/oct;

　　4.13 自动平衡范围：±20000με(应变计阻值的±2%);

　　4.14 长导线电阻修正范围：0～100Ω;

　　4.15 具备桥路自检功能;

　　4.16 通讯方式：百兆网;

　　4.17 电源：供电电压：220V±10% 50Hz±2%;DC 12V(9~18V);

　　4.18 外形尺寸：285mm(宽)×210mm(高)×110mm(深)(8测点);

　　310mm(宽)×285mm(高)×110mm(深)(16测点);

　　5、使用环境

　　5.1 温度：

　　(1)贮存条件：-40℃～60℃;

　　(2)极限条件：-10℃～50℃;

　　(3)工作范围：0℃～40℃;

　　5.2 湿度：

　　(1)工作范围：40℃(20～90)%RH;

　　(2)贮存条件：50℃ 90%RH24h;

　　5.3 振动(非工作状态)：

　　(1)频率循环范围：5 Hz～55 Hz～5Hz;

　　(2)驱动振幅(峰值)：0.19mm;

　　(3)扫频速率：小于或等于1倍频程/min;

　　(4)在共振点上保持时间：10min;

　　(5)振动方向：x、y、z。
