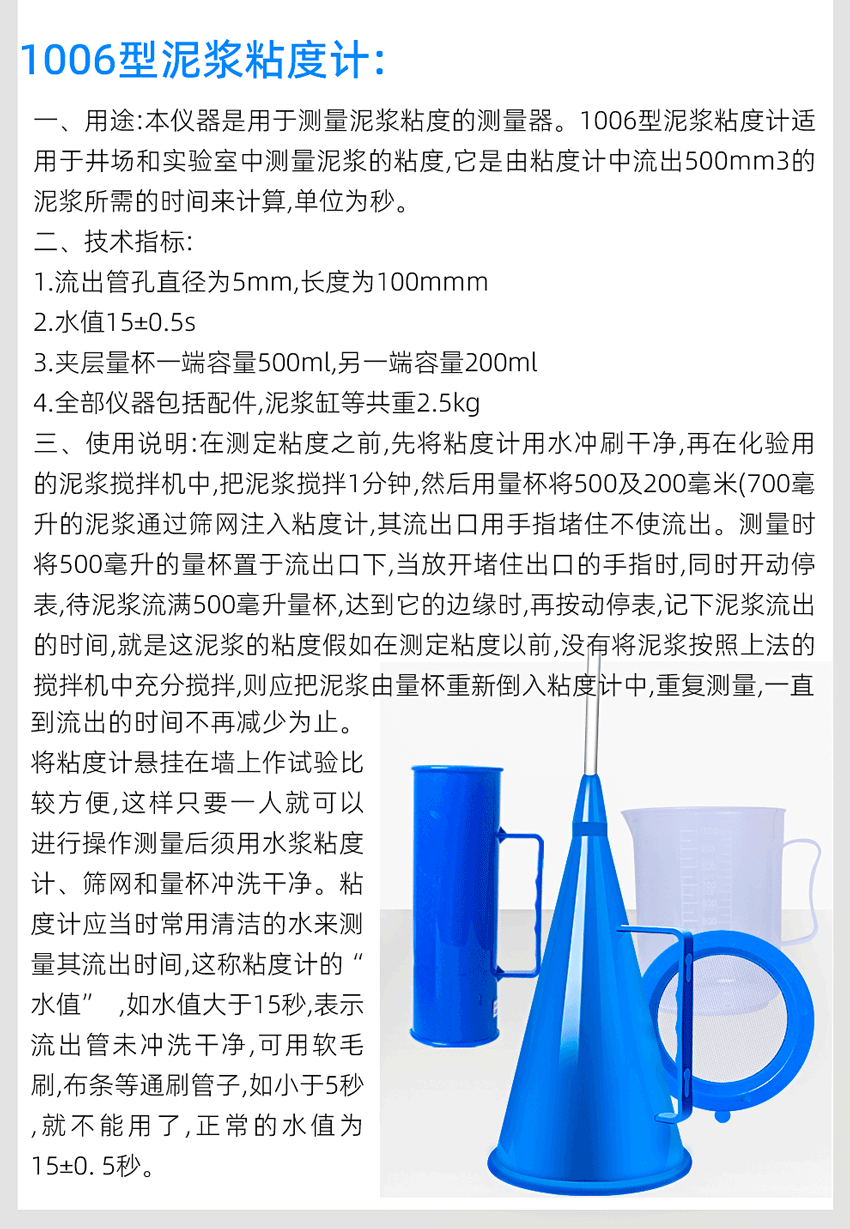

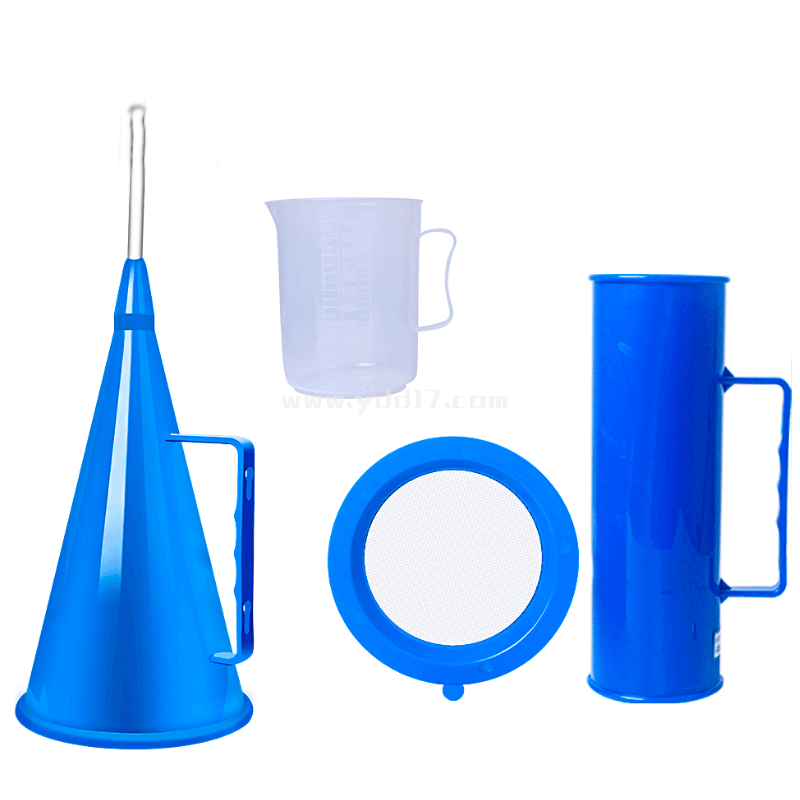

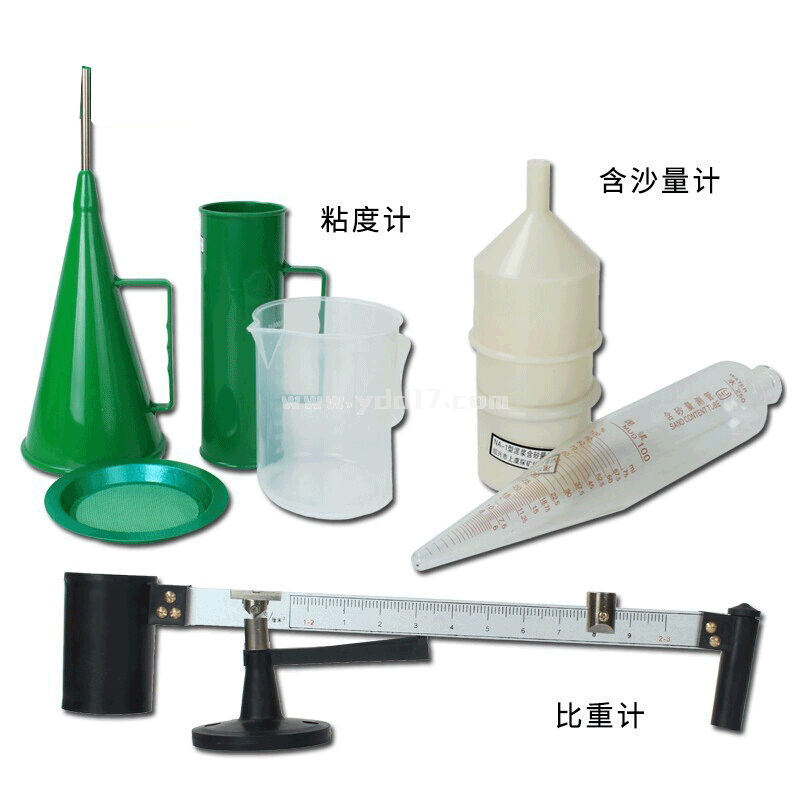

1006型泥浆粘度计

一、用途:本仪器是用于测量泥浆粘度的测量器。1006型泥浆粘度计适用于井场和实验室中测量泥浆的粘度,它是由粘度计中流出500mm3的泥浆所需的时间来计算,单位为秒。

二、技术指标:

1.流出管孔直径为5mm,长度为100mmm2.水值15+0.5s

3.夹层量杯一端容量500ml另一端容量200ml

4.全部仪器包括配件泥浆缸等共重2.5kg

三、使用说明:在测定粘度之前,先将粘度计用水冲刷干净,再在化验用的泥浆搅拌机中,把泥浆搅拌1分钟,然后用量杯将500及200毫米(700毫升的泥浆通过筛网注入粘度计,

其流出口用手指堵住不使流出。测量时将500毫升的量杯置于流出口下,当放开堵住出口的手指时,同时开动停表,待泥浆流满500毫升量杯,达到它的边缘时,再按动停表,

记下泥浆流出的时间,就是这泥浆的粘度假如在测定粘度以前,没有将泥浆按照上法的搅拌机中充分搅拌,则应把泥浆由量杯重新倒入粘度计中,重复测量,一直到流出的时

间不再减少为止。将粘度计悬挂在墙上作试验比较方便,这样只要一人就可以进行操作测量后须用水浆粘度计、筛网和量杯冲洗干净。粘度计应当时常用清洁的水来测

量其流出时间,这称粘度计的水值”,如水值大于15秒,表示流出管未冲洗干净,可用软毛刷,布条等通刷管子如小于5秒就不能用了,正常的水值为15+0.5秒。

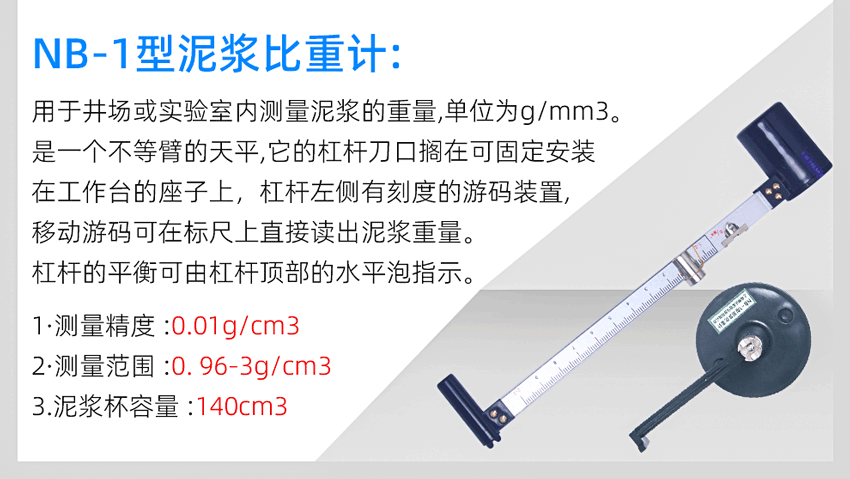

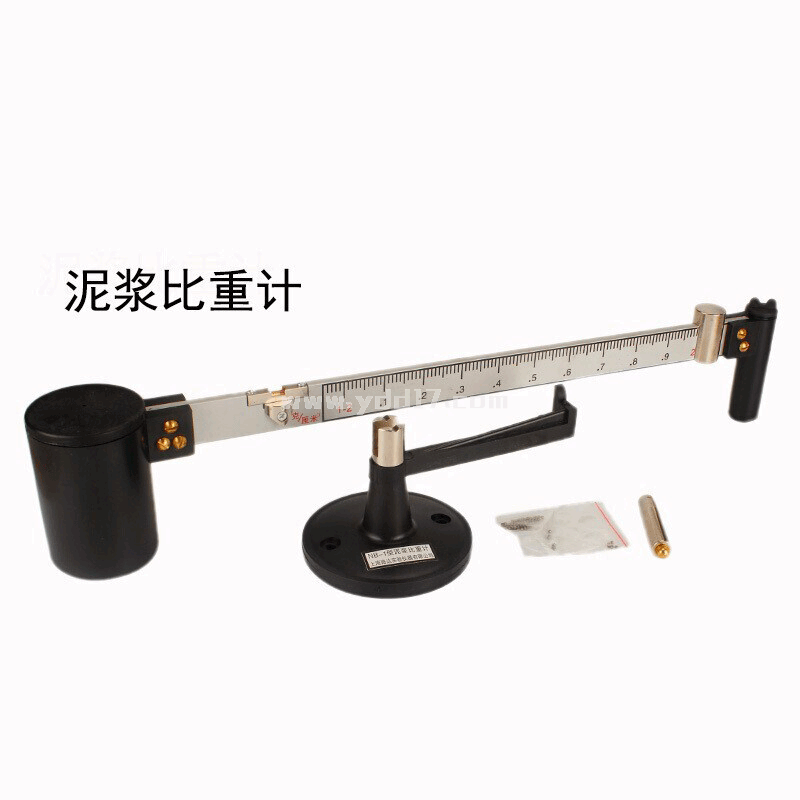

NB-1型泥浆比重计:

用于井场或实验室内测量泥浆的重量,单位为g/mm3是一个不等臂的天平,它的杠杆刀口搁在可固定安装在工作台的座子上，杠杆左侧有刻度的游码装置移动游码可在标

尺上直接读出泥浆重量。杠杆的平衡可由杠杆顶部的水平泡指示

1·测量精度 :0.01g/cm3

2·测量范围 :0.96-3g/cm3

3.泥浆杯容量:140cm3

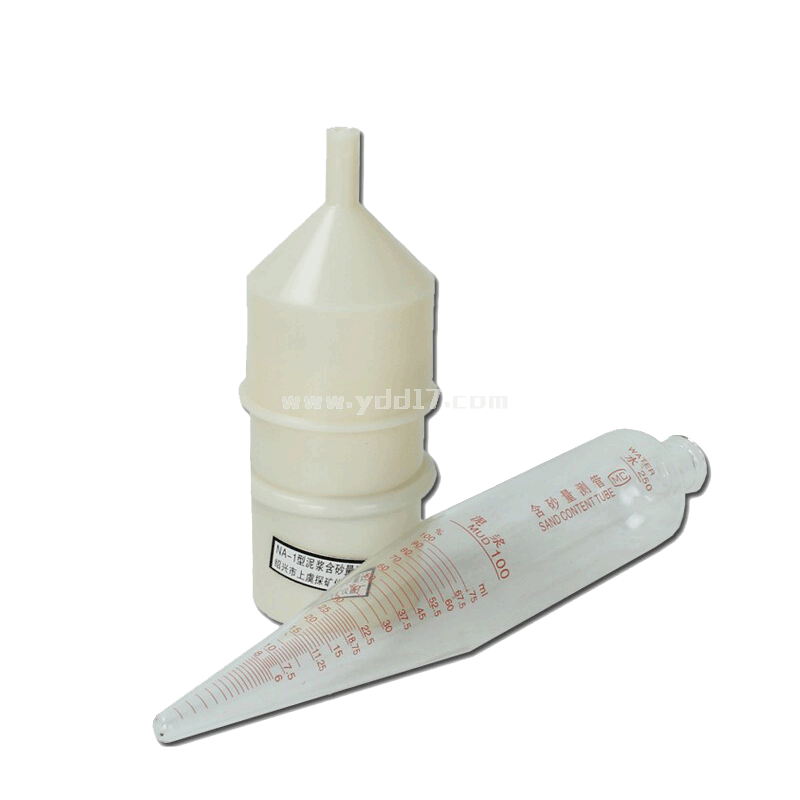

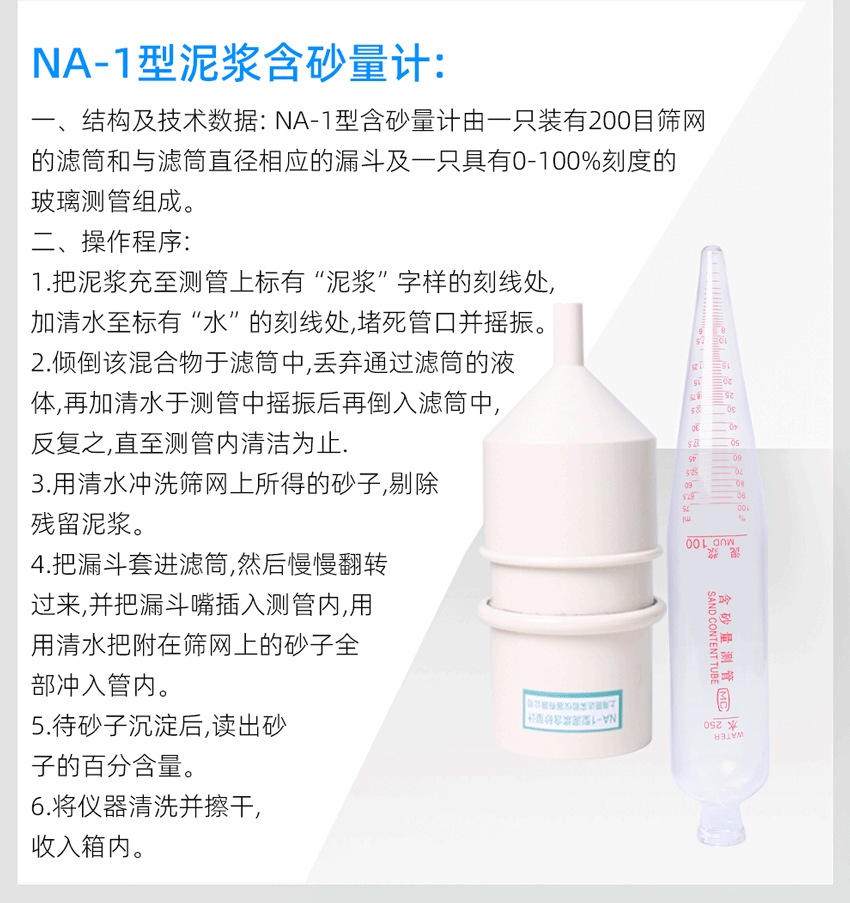

NA-1型泥浆含砂量计:

结构及技术数据:NA-1型含砂量计由一只装有200目筛网一、的滤筒和与滤筒直径相应的漏斗及一只具有0-100%刻度的玻璃测管组成

二、操作程序

1.把泥浆充至测管上标有“泥浆”字样的刻线处加清水至标有“水”的刻线处,堵死管口并摇振

2.倾倒该混合物于滤筒中,丢弃通过滤筒的液体,再加清水于测管中摇振后再倒入滤筒中反复之,直至测管内清洁为止.

3.用清水冲洗筛网上所得的砂子,剔除残留泥浆。

4.把漏斗套进滤筒,然后慢慢翻转过来,并把漏斗嘴插入测管内,用用清水把附在筛网上的砂子全

部冲入管内。

5.待砂子沉淀后,读出砂子的百分含量。

6.将仪器清洗并擦干收入箱内。
