符合规范：

《铁路工程结构混凝土强度检测规程》TB10426-2004

《建筑桩基技术规范》JGJ94-2008

《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》DB/T29-112-2010（天津）

《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117-2011（江苏）

《公路桥梁施工技术规范》JTG/T-2011

《建筑地基工程施工质量验收标准》GB502022018

《灌注桩成孔质量检测技术规程》T/CECS-596- 2019

《地下连续墙检测技术规程》T/CECS-597-2019

《公路工程基桩检测技术规程》JTGT 3512-2020

应用领域：

钻孔灌注桩成孔：孔径、孔深、垂直度、底部沉渣厚度进行检测

地下连续墙成槽：槽宽、槽深、垂直度、底部沉渣厚度进行检测

主要特点：

1、不受泥浆比重、含砂率、气泡等影响，无需清孔清槽处理，直接测量，检测成功率100%，15分钟内可结束检测全过程，可现场直接出结果，无需人工判读和干预。

2、机械支臂程序控制自动张开，简单可靠。

3、程控绞车，自动收放线和排线，手自一体，无级调速，搭配进口海洋电缆，防扭耐腐蚀，最大可承受1吨拉力，速度连续可调。

4、实时生成成孔三维模型图，预估成桩方量并计算充盈系数，与混凝土超灌监测设备（另配）组合可指导施工，降低施工成本。

5、根据原土层与沉渣层的硬度差异，通过测量探针倾角和测力来反映沉渣厚度，原理清晰，结果可靠，可以测二清后沉渣厚度。

6、绞车与探头采用德国进口接插件，工业级防水，最大可承受 300 米深水压。

7、成孔探头一次检测可测量多个指标: 孔深、孔径和垂直度，同时可以测槽，适合不同大小的普通桩孔和干孔。

8、拥有多项国家发明专利作为技术支撑和对产品中关键技术的保护。

9、孔径测量，孔深测量，沉渣测量均可定制量程，垂直度连续测量，精准反映孔的连续变化，并出具国家计量机构校准证书，精度均达到规范要求，无需定期标定；

10、一键导出采集数据，支持数据批量处理和生成报告，可定制报告模板，现场可连接打印机打印/U盘导出或者数据上传平台（可定制）；

11、南京成孔（槽）技术比武，唯一准确测出模型孔（槽）形状与沉渣厚度的设备；

12、中加合作、多项国家发明专利，检测技术重大突破。

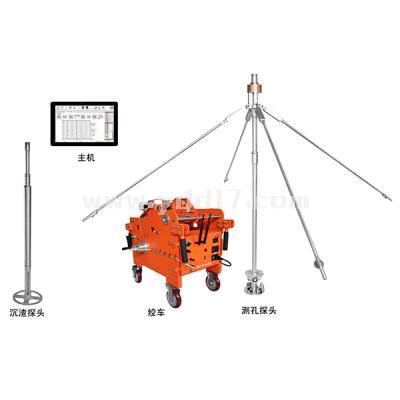

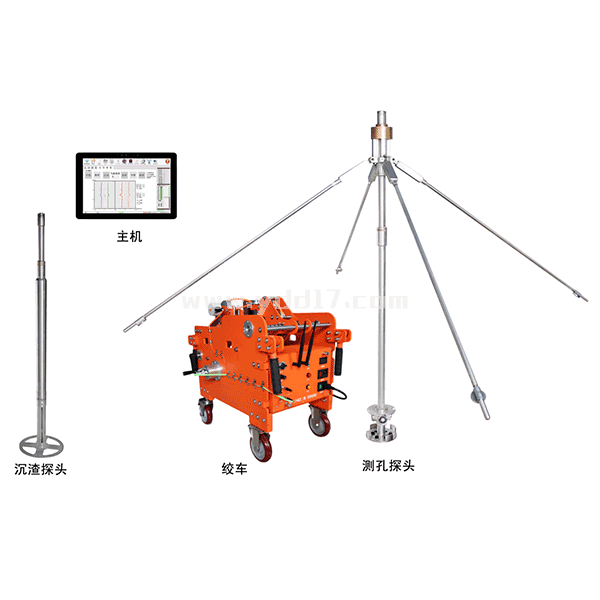

产品主要技术参数和配置说明：

1、国际品牌平板电脑：

1.1、无线智能连接；

1.2、操作系统：Windows 10；

1.3、10.5寸高清真彩触摸屏，分辨率1920*1200，运行操作程序，远程无线自由控制整个检测过程，并完成数据存储、分析和结果显示等，绘制3D成像图，清晰直观反应孔壁形，一键出检测报告， 绘制合成孔径图，现场可连接打印机打印/U盘导出或者数据上传平台（可定制）；

1.4、端口支持热插拔。

2、交流供电电源：

电源保护线路，内置稳压电源

ACC220V±10%，50Hz±5%；

3、检测范围：

3.1、成孔孔径（槽宽）：Ф 300-Ф 4000mm

3.2、成孔（槽）垂直度：0-15°

3.3、成孔（槽）底部沉渣厚度：0 - 210mm（可定制）

3.4、井下探头方位角：0 - 360°

4、检测精度

4.1、成孔孔径（槽宽）：±5㎜

4.2、成孔孔（槽）深：0.1％FS

4.3、成孔垂直度：0.1°

4.4、成孔底部沉渣厚度：1mm

4.5、井下探头方位角：0.5°

5、检测深度

5.1、电缆长度：100 米，可定制150米

5.2、深度误差：0.1％FS

6、程控电动绞车

6.1、电缆承受拉力：≤1000kg

6.2、电缆排线方式：全自动排线

6.3、上升或下降速度：程序控制，连续可调0–20m/min

6.4、自停功能 具备孔底自停和孔口自停功能

6.5、重量：≤60 kg

6.6、使用温度： -10℃～60℃；

6.7 、德国进口品质海洋电缆，内置防扭丝；

6.8、高品质变频大功率电机

7、成孔（槽）探头

7.1、探头的基座采用钛合金制造，内置高精度进口陀螺仪和进口微处理器系统，根据四支臂美国进口倾角传感器测量的数据进行处理后传输数字信号，精度高且稳定；

7.2、电磁控制支臂自动张开与合拢，操作简易机械接触式，成孔探头测量一次性得出孔径值，孔深值以及垂直度，混凝土方量，充盈系数。绘制各支臂曲线图，合成孔径图，方位角图，记录各截面支臂夹角，方位角支臂距离，并绘制3D图形 ；

7.3、孔径示值＜0.5%，孔深示值＜0.5%，角度示值误差Max 0.07°；

7.4、重量和尺寸：9.5Kg；1420mm × Ф 130mm；

7.5、承受水压：≤1.5MPa。

8、沉渣井下探头：

8.1、检测成孔（槽）底部沉渣厚度，通过微型步进电机，驱动沉渣探针，倾角加测力测量沉渣厚度，实现真正的沉渣测量，准确测量二清后沉渣；

8.2、配重、底盘、探针可定制

8.3、重量和尺寸 10Kg；1180mm × Ф 300mm

8.4、承受水压：≤1.5MPa

9、孔口组合支架：保证探头在孔的中心位置放入

10、电源线：AC220伏，50Hz

11、深度计数连线：固化在绞车，免手动连接

12、检测信号连线：固化在绞车，免手动连接

13、U盘（8G）：可升级主程序和导出数据

14、使用说明书：指导仪器操作

15、铝合金机箱：探头机箱

16、螺杆螺帽、扳手等：用于安装孔口组合支架的工具

17、可提供钻孔三维成像检测装置专利证书加盖制造商公章

18、可提供钻孔底部沉渣厚度检测装置专利证书加盖制造商公章

19、可提供制造商售后服务承诺加盖制造商公章
