VWS-10F 振弦式表面应变计
476.00 -
VWS-M 振弦式大弹摸应变计
767.00 -
VWS 振弦式应变计
582.00
一、产品用途
VWS系列振弦式应变计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部的应变量，并可同步测量埋设点的温度。
应变计加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。大弹模应变计主要用于高仓位混凝土连续浇筑，如地下连续墙、防渗墙、灌注桩等工程场合。振弦式应变计具有参数识别功能。
二、遵循标准
GB/T 3408.2-2008 《大坝监测仪器应变计》
GB/T 15406-2007 《岩土工程仪器基本参数及通用技术条件》
GB/T 24105-2009 《岩土工程仪器基本环境试验条件及方法》
GB/T 13606-2007 《岩土工程仪器 振弦式传感器通用技术条件》
SL 530-2012 《大坝安全检测仪器检验测试规程》
DL/T 1271-2013 《钢弦式监测仪器鉴定技术规程》
GB/T21029-2007《岩土工程仪器系列型谱》
三、技术参数
规格型号 | VWS-10 | VWS-10W | VWS-10B | VWS-10F | ||
尺寸参数 | 标距L | 100mm | ||||
有效直径d | 22mm | |||||
端部直径D | 33mm | 24mm | ||||
性能参数 | 应变测量范围 | 拉伸 | 1500με | |||
压缩 | 1500με | |||||
灵敏度k | ≤0.5με | |||||
拟合精度 | ≈0.1%F.S/0.5%F.S | |||||
测温范围 | -40℃～+80℃ | |||||
灵敏度 | ±0.1℃ | |||||
测温精度 | ±0.5℃ | |||||
修正系数b | ≈13με／℃ | |||||
弹性模量Eg | 300MPa～800MPa | |||||
耐水压 | ≥1MPa | ≥0.5MPa | ||||
绝缘电阻 | ≥50MΩ | |||||
注：频率模数F=Hz2×10-3 | ||||||
四、产品结构

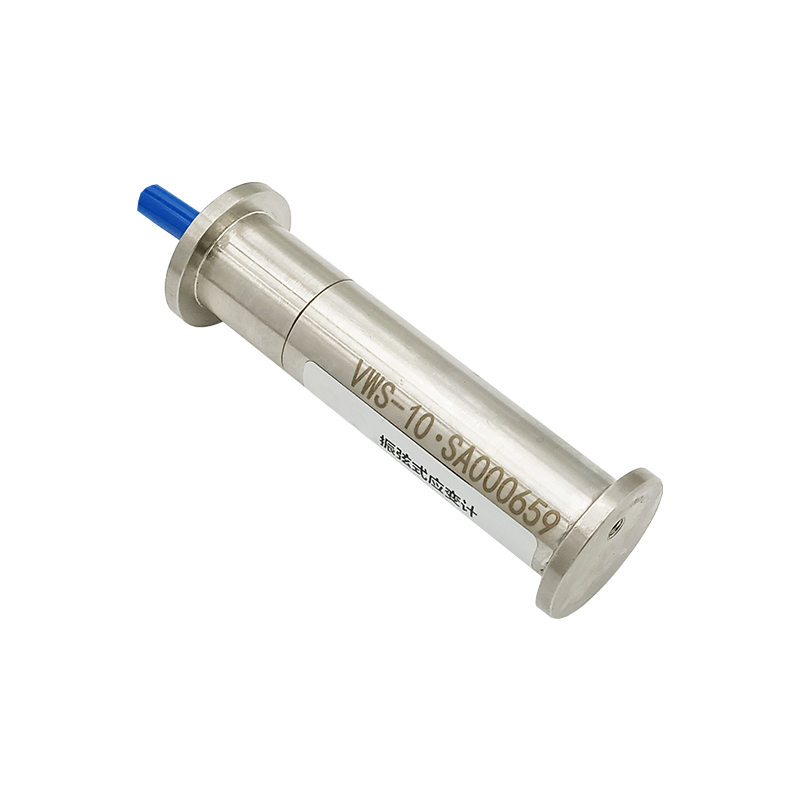

VWS型振弦式应变计由前后端座、不锈钢护管、观测电缆、振弦及激振电磁线圈等组成。

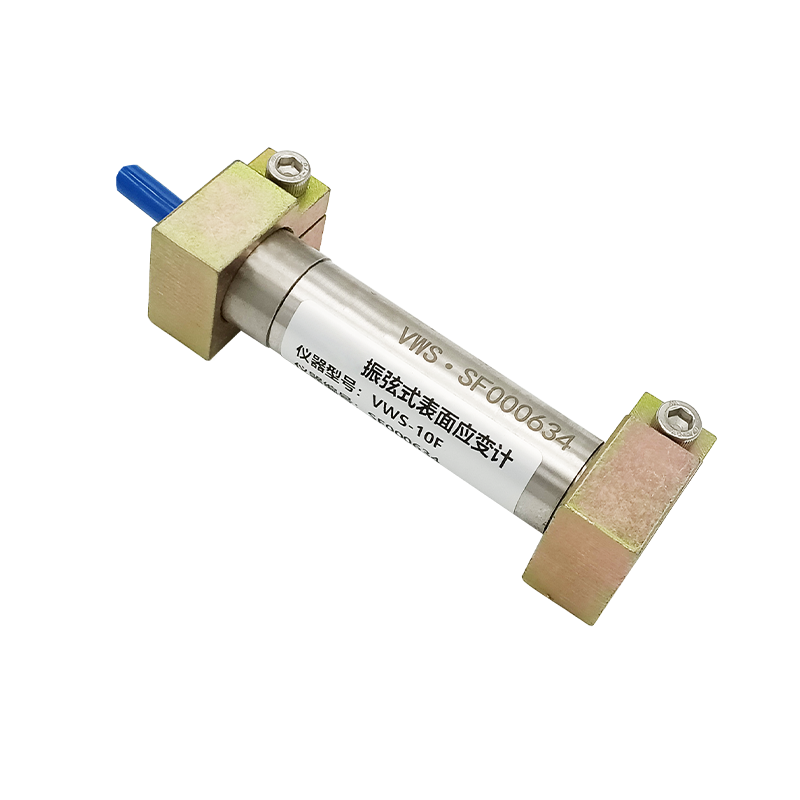

VWS-10F型振弦式表面应变计由应变计、安装夹具、观测电缆等组成。
五、工作原理
当被测结构物内部的应力发生变化时，应变计同步感受变形，变形通过前、后端座传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物内部的应变量。同步测量埋设点的温度值。
六、产品说明书
点击下载：
VWS系列振弦式应变计使用说明.pdf
