一、适用范围:在规定的试验条件下,对建筑材料的难燃性进行试验和判定。
二、仪器的工作条件及主要技术指标
1、环境温度:0-32℃;
2、相对湿度:≤85%;
3、供电电压:220V±10%、50~60HZ,约功率:3500W;
4、可燃气体:甲烷纯度≥95%;
5、温度测量精度:0~1300摄氏度精度0.1℃;
6、风速仪:精度±0.1m/s;
7、计时器:精度误差<1s/h;
8、恒温恒流空气温度20摄氏度±3摄氏度;
9、试验时平均烟气温度达200摄氏度时,试验自动结束;
10、热荷载平均性试样温度540摄氏度±15摄氏度;
11、空气流量计读数:3~30ml/min精度1ml/min(球形浮子读最大直径处,锥形浮子读上平面);
12、燃气流量计:4~40ml/min精度1ml/min;
13、差压传感器:量程范围(0~100)Pa精度0.1pa;
14、燃烧器对试样施加火焰10min;
15、自动记录烟气的温度。

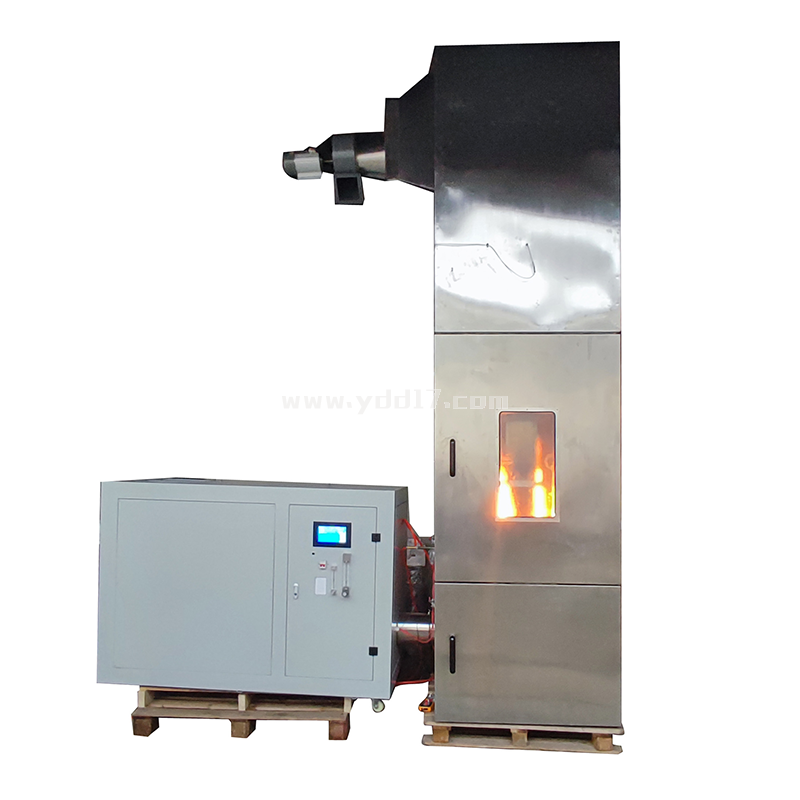

三、仪器结构
1、本装置分为竖炉、恒温恒流装置二大部分。
2、外形尺寸:长×宽×高:3020mm×1020mm×3930mm、恒流箱1700*1040*1320mm
四、试件尺寸:1000mm*190mm 厚度≤80mm。
五、满足GB8625-2005
六、装置清单
(1)主机:1台
(2)恒温恒流箱:1台
(3)橡皮管:6米
(4)风机:1台
(5)喷火器:1个
(6)试样架:1个
(7)校准板:4个
(8)电源线:1根
(9)热电偶:4+5+2=11个
(10)卡箍:2个
(11)说明书:1份
(12)合格证:1份
七、安装条件表:用户自备
空间要求 | 外形尺寸 | 长*宽*高 3020mm×1020mm×3930mm 恒流箱1700*1040*1320mm |
重量(KG) | 1吨 | |
试验台 | 占地面积3500mm×2200mm×4000mm 必须放在离墙和天花板至少0.4m的地方 实验室不小于30平 | |
电源要求 | 电压 | 220V±10% 、50HZ |
功率 | 4.5KW | |
水源 | 无 | |
气源 | 使用98%甲烷带减压阀、空气压缩机550W | |
污染物说明 | 烟尘 | |
通风要求 | 可接入到烟尘处理净化系统中 | |
其他试验所需 | 配置空调 |
>
