一、概述:

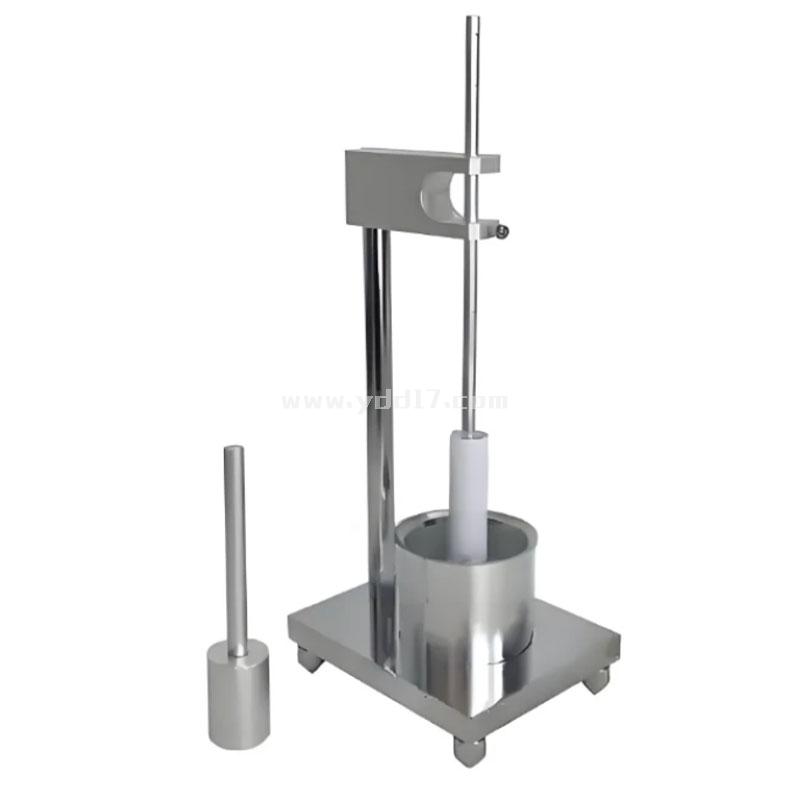

   本仪器是用于2024年发布的新标准GB/T45002-2024《水泥胶砂保水率测定方法》中水泥胶砂用水量试验使用的柱塞式水泥胶砂稠度测定仪，是该标准唯一指定用仪器。

二、主要参数：

1、底座:铝合金材质，上表面带有固定胶砂容器的圆形凹槽。

2、支架：铝合金材质，用于连接底座与固定器。

3、固定器：铝合金材质，用于固定测量铝杆。

4、导套：用于导向和减小测量铝杆下降时的摩擦。

5、释放装置：手动装置，用于夹紧和释放测量铝杆。

6、测量铝杆：铝合金材质，带有测量标尺，最小刻度为1mm。

7、柱塞：材质，抗腐蚀且不与水泥胶砂反应，底端为半球形，半径为12.5mm±0.25 mm。

8、胶砂容器 ：不锈钢材质圆筒体并带有溢出保护内径为80mm±1mm，内部有效深度为70 mm±1mm。

9、捣棒由铝合金材料制成的圆柱体，质量为250g士15g，尺寸应符合要求。

10、标尺刻度：1mm。

11、净重：5.8kg。

三、安装调试：

   仪器组装完成后，胶砂容器应置于柱塞的正下方，且测量铝杆和柱塞与胶砂容器的同轴度不应大于0.5mm.导套与测量铝杆接触表面应光滑，摩擦系数不应大于0.8，以确保测量铝杆能够垂直自由下降。

   测量铝杆和柱塞的总质量应为90g±2g。

   柱塞初始位置时，柱塞底端应高出水泥胶砂表面100 mm±0.5 mm。

四、使用方法：

   按照GB/T 17671规定的方法制备胶砂后，立即分两层装满柱塞式水泥胶砂稠度测定仪的胶砂容器，每层都应用捣棒捣10下并压紧。用金属直边尺以45°的角度沿胶砂容器径向以锯割动作去掉顶部多余的胶砂，锯割动作要缓慢以防止拉动捣实的胶砂，再用同一金属直边尺以近乎水平的角度沿相反方向将胶砂表面抹平，抹平总次数不应超过3次，最后用拧干的湿毛巾将胶砂容器周边的胶砂擦除干净，在搅拌后60s内完成以上操作。

   将装满水泥胶砂的胶砂容器置于底盘上，从初始位置释放柱塞，并读取沉入胶砂的刻度值，在搅拌后 150s内完成以上操作。当刻度值为35mm±3mm时，胶砂到达规定稠度要求。否则调整用水量重新拌制胶砂，并重复以上试验直到两次连续试验的刻度值均达到35mm±3mm为止。每次试验开始前用湿布擦拭柱塞。记录规定稠度下水泥胶砂用水量my和刻度值(单位为毫米)。
