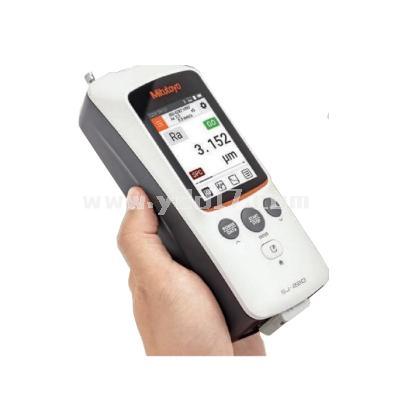

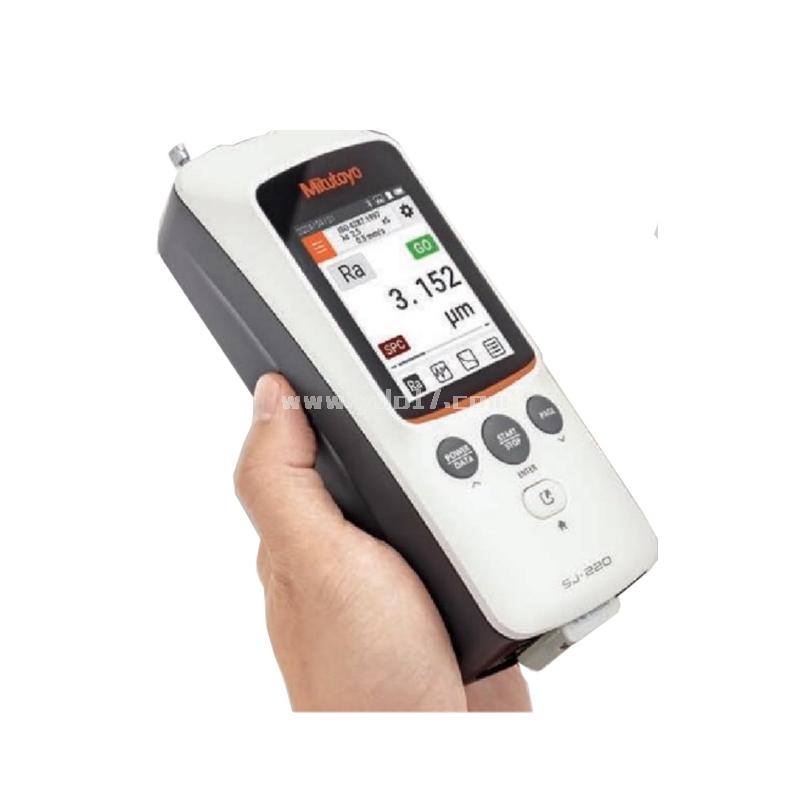

自营SJ-220 小型表面粗糙度测量仪
测量范围：360 μm(-200 μm～+160 μm)；
逛了又逛
-
ARS220高精度表面粗糙度仪
5500.00 -
SJ-310 表面粗糙度仪
￥电议 -
SJ-210 表面粗糙度仪
12800.00
一、概述
小型表面粗糙度测量仪SJ-200系列的升级版。保持出色的可携带性和现场易用性，支持触摸屏，实现了直观的操作性。配备内置电池，即使在没有电源的环境下也能进行测量，充满电后可使用约1000次。 通过使用测量仪无线收发单元U-WAVE-TIB,还可实现无电缆和无纸化作业。可满足生产现场多样化需求的易用性、连接性、扩展性的仪器；
1、易用性
新手都能简单操作，使用方便。 延续了方便携带的特点和
一键式测量功能，
舒适的操作性焕然一新。
现场测量，无需搬运又重又大的工件!

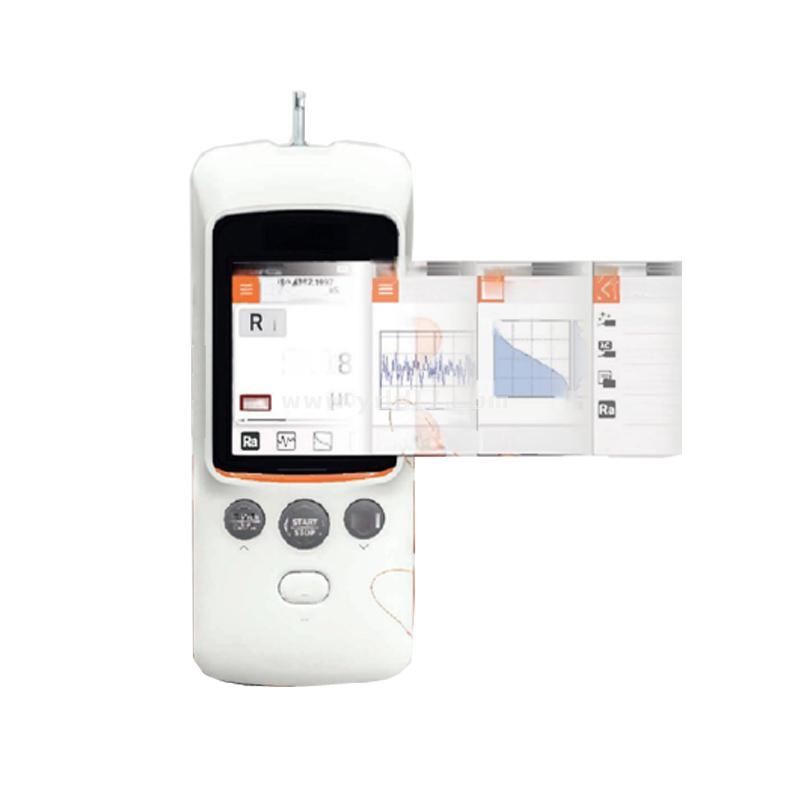

轻巧紧凑，方便携带，可一键式轻松测量。 支持触摸屏操作，大画面、方便查看，
可直观顺畅地进行测量。
还配备有触摸屏禁用功能和使用主页键设置快捷方式 等功能 。
可进行多种连接，使用更方便
2、连接性
高速传输测量数据。
大幅提高通信功能。
3、扩展性
与智能手机等联动， 进一步扩展功能。
二、规格参数
| 型号 | 标准驱动器型 | |
| SJ-220 | SJ-220 | |
| (0.75mN型) | (4 mN型) | |
| 货号 | 178-741-11 | 178-742-11 |
| 驱动长度※1 | 17.5mm | |
| 测量范围 | 360 μm(-200 μm～+160 μm) | |
| 检出器范围/分辨力 | AUTO/依据测量范围的自动范围、360 μum/3.5 nm、100 μm/0.9 nm、25 μm/0.2nm | |
| 追踪速度 | 测量时：0.25mms、0.5mms、0.75mms、1mm/s返回时：1mm/s | |
| 测力 | 0.75mN | 4mN |
| 半径 | 2μm | 5μm |
| 测针尖端形状角度 | 60° | 90° |
| 导头压力 | 400 mN以下 | |
| 适用标准 | JIS B 0601:1982、JIS B0601:1994、JIS B 0601:2013、JIS B 0671:2002、JIS B 0631:2000、 ISO 4287:1997、ISO 13565:1996、ISO 12085:1996、ISO 21920:2021、ASME B46.1、VDA2006 | |
| 评定轮廓 | 原始轮廓(P)、粗糙度轮廓(R)、DF轮廓、粗糙度Motif轮廓 | |
| 数字滤波器 | 2CR75/PC75/GauSs※3 | |
| 0.08、0.25、0.8、2.5、8mm | ||
| 截止值 5 | 2.5NON、2.5NON、2.5/NON、8/NON、8/25/NON(μm) | |
| 取样长度 | 0.08、0.25、0.8、2.5、8mm | |
| 取样数 | ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, 任意(0.1~16.0mm:0.01 mm间隔) | |
| LCD规格 | 带背光的2.8英寸320×240dot TFT彩色LCD触摸屏 触摸屏功能项：点击、滑动、轻弹、长按 | |
| 背光功能项：调光功能(5级调节)、省电模式(10秒钟不触摸屏幕则背光关闭) | ||
| 显示语言 | 支持25种语言(日语、英语、德语、法语、意大利语、西班牙语、葡萄牙语、韩语、中文(简体、繁体)、捷克语、波兰语、 匈牙利语、土耳其语、瑞典语、荷兰语、俄语、斯洛文尼亚语、罗马尼亚语、保加利亚语、芬兰语、泰语、越南语、 印度尼西亚语、马来语) | |
| 计算结果显示 | 可根据使用目的切换在1个画面上显示的计算结果数量和显示方向。追踪显示可显示同一参数最近10次的计算结果。 纵向显示：1段显示/3段显示/追踪显示、横向显示：1段显示/4段显示/追踪显示※横向显示可左右切换显示 | |
| 打印功能 | 通过使用选件RS-232C电缆和热敏打印机，可打印测量条件、计算结果、各区间的计算结果、测量轮廓、负荷曲线、 | |
| 振幅分布曲线(打印倍率：水平倍率×1~×1K/自动，垂直倍率×10~×100K/自动) | ||
| 外部输人输出 | USB IF(Type-C)、Digimatic输出、RS-232C VF、脚踏开关IF、BLE /F ※Digimatic、RS-232C、BLE不能一起使用 | |
| 合格与否判断功能 | MAX规则、16%规则、平均值规则(ASME标准只可选择平均值。 VDA标准不能选择16%规则) | |
| 保存功能 | ·计算显示部可保存10个测量条件和1个测量数据 | |
| ·microSD存储卡(选件):测量条件500个、测量数据10000个、图像数据500个、 | ||
| 文本文件(测量条件、测量数据、评定轮廓、负荷曲线、振幅分布曲线) | ||
| 校准 | Ra校准/最多可进行5次多次测量的平均校准 | |
便利功能 | 1.数据键分配功能：Digimatic数据输出、测量数据存储、外接打印机打印、画面图像保存 | |
| 2.测针报警功能：当测量的累积距离超过预先指定的阈值时发出通知 | ||
| 3. 自动保存功能：测量后可自动保存测量数据 | ||
| 4.重新计算功能(有λC等测量条件限制) | ||
| 5.可缩放显示评定轮廓 | ||
| 6.功能限制：可通过设置密码限制对功能的访问 | ||
| 7. 自动定时器：可按指定时间延迟测量开始时间 | ||
| 8. 日历功能：可设定日期和时间 | ||
| 9.音量调节功能：可对按键操作声音进行5级调节或设为静音 | ||
| 10.检出器的连接检测功能 | ||
| 11.硬拷贝功能(支持位图粘贴) | ||
| 实体按键规格 | [POWER/DATA]键(开机、数据输出，长按：关机)[START/STOP]键(测量开始/停止)、 | |
| [PAGE]键(前进翻页，长按：禁用触摸屏)[HOME]键(返回主页画面，调出日常菜单) | ||
| 省电功能 | 自动关机功能(待机时间可在10~600秒之间任意设定。使用AC适配器时自动关机功能无效) | |
| 电源 | AC适配器(AC插销更换式 ·USB型);输人电压：AC100V~240V±10%(50Hz/60Hz); | |
| 输出额定值：DC5.0V 2.0A;内置电池(Ni-MH);USB适用标准：USB2.0(全速);USB充电标准：BC1.2; | ||
| 兼容以下端口：SDP“SDP(标准下行端口)”、CDP“CDP(充电下行端口)”、DCP“DCP(专用充电端口)” | ||
| 充电时间：最长4小时(可边充电边使用) | ||
| 内置电池 | ※充电时间是使用附带的AC适配器时的时间。如果通过USB连接到PC等进行充电，则可能需要4小时以上才能完成充电。 | |
| 可测量次数：约1000次(充满电时) | ||
| 充电开始温度：5℃~40℃※如果环境温度较高，充电可能会不满。 | ||
| 外观尺寸 计算显示部 | 164.7×67.1×51.9mm | |
| (W×D×H) 驱动部 | 115×23×26mm | |
| 质量 | 330 g(计算显示部)、180 g(驱动部)、7.8 g(检出器) | |
