一、产品用途

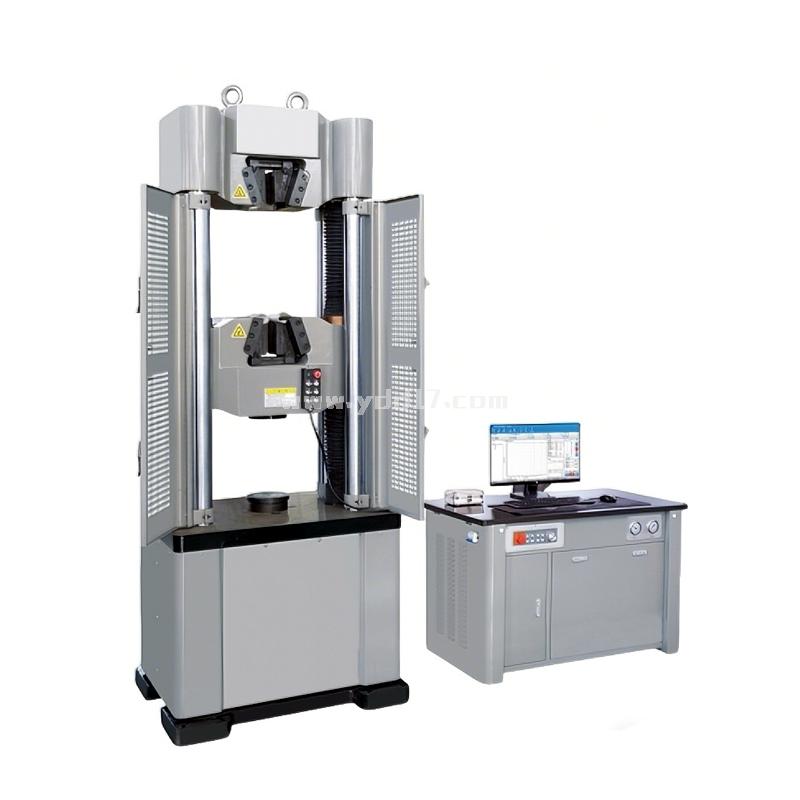

本机是测试钢绞线、螺纹钢及其制品物理性能、机械性能、工艺性能、结构性能及内外缺陷的重要仪器设备。可自动求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可完成等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制。

本机测试精准，功能强大，操作方便，稳定可靠。广泛适用于大学、科研院所、检测机构、航空航天、军工、冶金、机械制造、交通建设、建工建材等行业进行精密性的材料研究、材料分析、材料开发和质量控制。可以进行材料或产品的工艺合格性能验证试验。

二、技术特点

1.全新外置独立控制器---增加独立外部手动控制单元为试验机的测量、控制和操作提供了全新的解决方案，USB数据传输全面支持笔记本计算机、平板计算机、台式计算机；是引领试验机技术发展的一个重要部分；

2.多功能手持控制器---可控制移动横梁及油缸的上升与下降，钳口的夹紧与松开，同时具有油泵紧急停止功能，使用试样装夹更加方便；

3.设备运行监控系统---具有相序、缺相自检指示功能，电气过流、过载等保护功能，使设备运行安全可靠；

4.试样的夹紧采用了内置夹紧方式---试样夹持更平稳、试样断裂对中性更好；

5.丝杠下部设置弹性减震机构---有效减少因试样断裂引起的冲击，降低噪音；

6.丝杠外增加柔性防尘罩---避免异物进入，增加了丝杠及传动机构的耐用度，提高了整机美观度；

7.安全防护罩---三面式冷轧钢板冲孔式安全防护罩，防止试验过程中异物飞出，在提高防护等级的同时方便操作人员实时观察，有效保障实验员人身安全。

8.伺服泵站采用插装阀式压差随动技术---节能环保、安全可靠，减少系统发热；同时夹持力随试验力增大而增加，试样夹持牢靠。

三、电气测控部分

1、外置独立控制器

外置独立控制器是我公司历时多年研发的——新一代静态试验机专用控制器；集测量、控制、传输功能于一体，对信号采集、信号放大、数据传输、伺服阀驱动单元进行了高度集成，并增加外部手动控制单元为试验机的测量、控制和操作提供了全新的解决方案，USB数据传输全面支持笔记本计算机、平板计算机、台式计算机；是引领试验机技术发展的一个重要部分。

2、万能试验机测控软件

万能试验机测控软件采用DSP技术及神经元自适应控制算法，实现等速率试验力、等速率油缸位移、等速率应变等多种闭环控制模式，控制方式可任意组合、平滑切换具有网络接口，可实现数据联网和远程控制功能。

3、设备运行监控系统

设备运行监控系统是我公司对原有强电电路进行了颠覆式的改进，增加了相序、缺相自检指示功能，电气过流、过载等保护功能，使设备运行安全可靠。

4、外部手持控制盒

可控制移动横梁及油缸的上升与下降，钳口的夹紧与松开，同时具有设备紧急停止功能，使试样装夹更加方便，操作更加简单。

5、压力监控仪表

实时显示伺服油源的启动压力、系统压力、夹紧压力，为设备的正常运行保驾护航。

四、适用标准

1.GB/T 2611-2007《试验机通用技术要求》；

2.JB/T 7406.1-1994《试验机术语材料试验机》；

3.GB/T 16826-2008《电液伺服万能试验机》；

4.GB/T 16825.1-2008《静力单轴试验机的检验 第1部分：拉力和（或）压力试验机测力系统的检验与校准》；

5.GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》；

6.JJG 139-2014《拉力、压力和万能材料试验机》；

7.JB/T 6146-2007《引伸计技术条件》；

8.JB/T 6147-2007《试验机包装、包装标志、储运技术要求》；

9.GB/T 228.1-2010《金属材料 拉伸试验 第1部分：室温试验方法》；

10.GB/T 7314-2017《金属材料室温压缩试验方法》；

11.GB/T 232-2010《金属材料弯曲试验方法》；

12.ASTM A370钢制品力学性能试验的标准试验方法和定义。

五、主要技术参数

（一）主机参数：

1.立柱数：6柱（4立柱、2丝杠）；

2.最大压缩/拉伸间距（mm）：1100/1450；

3.立柱中心间距（mm）：580；

4.立柱直径（mm）：φ76；

5.丝杠螺距（mm）：Tr85×8；

6.工作台尺寸（mm）：840×620×100；

7.工作台距地面垂直高度（mm）:710；

8.活塞直径（mm）：Φ240；

9.活塞最大行程（mm）：250；

10.加荷速率范围：0.02%-2%FS；

11.活塞空载移动最大速度（mm/min）：100；

12.横梁调整最大速度（mm/min）：约220；

13.横梁移动电机功率（kW）: 0.4。

（二）测量参数：

1.最大试验力（kN）：1000；

2.试验机级别：1级；

3.试验力有效测量范围：2%-100%F.S；

4.试验力分辨力：满量程的1/500000（全量程只有一个分辨力，不分档）；

5.试验力测量精度：优于≤±1%；

6.位移测量分辨力：0.01mm；

7.位移测量精度：优于≤±0.5%；

8.变形测量范围：1%-100%FS；

9.变形测量分辨力：满量程的1/500000（全量程只有一个分辨力，不分档）；

10.变形测量精度：优于≤±0.5%。

（三）控制参数：

1.力控控制速度范围：0.001％～5％FS/s；

2.力控速度控制精度：0.001％～1％FS/s时优于≤±0.5％；1％～5％FS/s时优于≤±0.2％；

3.力控保持精度：±0.002％F.S；

4.变形控控制速度范围：0.001％～5％FS/s；

5.变形控速度控制精度：0.001％～1％FS/s时优于±0.5％；1％～5％FS/s时优于±0.2％；

6.变形控保持精度：≤±0.002％F.S；

7.位移控控制速度范围：0.1～100mm/min；

8.位移控速度控制精度：≤±0.2％；

9.位移控保持精度：≤±0.02mm；

10.控制方式：力闭环控制、变形闭环控制、位移闭环控制。

（四）伺服油源参数：

1.主系统系统压力（Mpa）：23；

2.油泵最大流量（L/min）：4；

3.滤油器滤油精度（μm）：10；

4.主油泵电机功率（kW）：2.2；

5.操作台面距地面高度（mm）：750；

6.操作台面材质及颜色：实心理化板，黑色；

7.油箱容积（L）：60。

（五）附具参数：

1.夹紧方式：内置楔型液压自动夹紧；

2.1×7钢绞线专用钳口外形尺寸：150×100mm；

3.1×7钢绞线钳口夹持范围：Φ9.5-Φ21.6mm；

4.螺纹钢钳口外形尺寸(mm)：高120×宽100；

5.螺纹钢夹持范围(mm)：Φ13-Φ26；Φ26-Φ45；

6.上下压板尺寸（mm）：Φ160。

（六）整机参数：

1.主机外形尺寸(mm)：860×740×2750；

2.油源外形尺寸(mm)：1200×680×750；

3.整机重量(kg)：约3050；

4.功率（kW）：2.75；

5.电源：三相五线制，380V/50Hz或220V/60Hz。
