Ø 产品细节图片

工业级平板电脑        高精度负荷传感器       进口伺服电机

Ø 产品简介

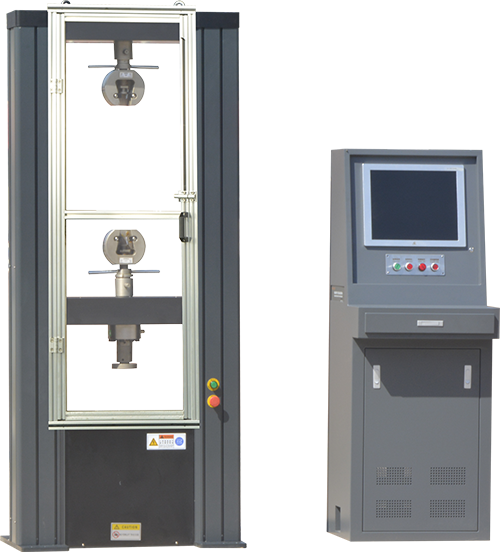

    WDW-20

u WDW-20微机控制电子万能试验机采用调速精度高、性能稳定的交流伺服系统和交流伺服电机作为驱动系统，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成，最大试验力20kN，试验机准确度等级优于1级。

u WDW-20型微机控制电子万能试验机是一款通用性较强的产品，可以满足国家关于金属、非金属力学性能试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。

u 该试验机是双丝杠门式、双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间由伺服电机通过传动系统带动下横梁上下移动来自动调整。上下横梁上装有夹持钳口，标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上配有下压板，可直接做压缩试验。

u 该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如：配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、剥离、撕裂、弹性模量仪等装置可完成相应的力学性能试验。

u 该试验机及配件符合GB/T16491、GB/T2611、GB/T228、GB/T7614、GB/T8653等国家标准要求，同时可根据ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据。

WDW-50

u WDW-50微机控制电子万能试验机采用调速精度高、性能稳定的交流伺服系统和交流伺服电机作为驱动系统，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成，最大试验力20kN，试验机准确度等级优于1级。

u WDW-50型微机控制电子万能试验机是一款通用性较强的产品，可以满足国家关于金属、非金属力学性能试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。

u 该试验机是双丝杠门式、双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间由伺服电机通过传动系统带动下横梁上下移动来自动调整。上下横梁上装有夹持钳口，标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上配有下压板，可直接做压缩试验。

u 该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如：配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、剥离、撕裂、弹性模量仪等装置可完成相应的力学性能试验。

u 该试验机及配件符合GB/T16491、GB/T2611、GB/T228、GB/T7614、GB/T8653等国家标准要求，同时可根据ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据。

WDW-100

u WDW-100微机控制电子万能试验机采用调速精度高、性能稳定的交流伺服系统和交流伺服电机作为驱动系统，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成，最大试验力100kN，试验机准确度等级优于1级。

u WDW-100型微机控制电子万能试验机是一款通用性较强的产品，可以满足国家关于金属、非金属力学性能试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。

u 该试验机是双丝杠门式、双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间由伺服电机通过传动系统带动下横梁上下移动来自动调整。上下横梁上装有夹持钳口，标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上配有下压板，可直接做压缩试验。

u 该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如：配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、剥离、撕裂、弹性模量仪等装置可完成相应的力学性能试验。

            该试验机及配件符合GB/T16491、GB/T2611、GB/T228、GB/T7614、GB/T8653等国家标准要求，同时可根据ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据。

Ø 产品特点

l 试验机主机

u 试验机是双丝杠门式结构，主体结构由底座、伺服电机、伺服系统、传动系统、轮辐式负荷传感器、平台、滚珠丝杠、上下横梁等零部件组成。

u 试验机采用滚珠丝杠为传动系统主要零部件，其具有低摩擦、刚性高、定位精准等特点。

u 动力源为伺服电机，具有无污染、噪音低、效率高等特点；交流伺服调速系统与交流伺服电机构成的动力系统，可实现调速范围：0.001―500mm/min，速度精度：优于±1%，并具有电机过流、过压、超速、超扭矩、超温保护功能。

u 配置的液晶显示手控盒采用USB接口与控制器相连、中文操作界面、人机对话友好，可实现试验的运行和停止控制、数据的清零以及开环时下横梁的快慢速移动、试验实时数据显示等功能，方便用户操作。

u 测力元件为高精度负荷传感器，该传感器单向受力。是本机检测拉、压、弯、剪试验力的关键元件。受力时发出的电信号，由计算机测控软件进行采集处理；该传感器精度较高，重复性好，长期稳定性好。

l 试验机控制柜

u 整体式控制柜，由电气系统、测控系统、计算机等组成一体，占地面积小，且操作、观测方便。

u 计算机为工业级平板电脑（四核2.0G CPU/内存2G/64G SSD/4*USB/4*RS232/2*RJ45网络接口/1*VGA/铝合金面板无风扇），操作简单方便且适应恶劣环境能力强，具备坚固(面板防护等级IP65)、抗震（5-19Hz/1.0mm 振幅；19-200Hz/1.0g 加速度）、抗冲击（10g 加速度，11ms 周期）防潮（95% @40℃， 无凝露）、防尘、耐高温（工作温度-20℃ ～60℃）多插槽和易于扩充等特点，占用空间小且美观耐用。

l 测控系统

u 测控系统可实现试验力、变形和位移（速度）的闭环控制，具有试验过程控制模式智能设置专家系统，用户可以根据自己的需要设置试验过程和试验过程中各阶段的控制模式，PC机控制系统即自动建立相应的控制算法，按照用户设置的模式自动控制试验的过程。

u 测控系统可接受上级计算机下传的试验指令、试样编号、试样尺寸等试样信息，操作者根据上级计算机下传的试样顺序（也可人工干预选择某一试样），人工进行试样编号确认后，夹持试样、选择相应试验程序进行试验，本机可以自动测定相关力学数据，并采用高速以太网通讯接口与计算机通讯，具有负荷、位移、应力、应变等多种控制方式，并可实现控制形式的平滑切换。

u 测控系统实现了试验力、位移、变形和试验曲线的屏幕显示，同时具备试验条件、试验结果的计算机存储和文件操作功能。试验过程控制、横梁移动速度的改变、参数输入等操作可全部用鼠标完成，极大地方便了使用。

u 试验数据采用标准数据库管理并可任意存取，可实现试验数据和曲线的再分析，局部放大和数据再编辑，能自动求出材料的各项力学性能指标，可打印出完整的试验报告和曲线，并可提供联网数据接口。

u 用户可特殊定制符合其它试验方法国家标准要求的数据处理软件，以实现试验结果的自动处理。

u 测控系统具有软件权限分级管理功能，便于分权限管理。

Ø 产品技术参数

u  最大试验力：20kN；

u  试验机准确度等级： 1级；

u  试验力测量范围：0.4%—100%FS；

u  试验力示值相对误差：示值的±1%以内；

u  试验力分辨力：最大试验力的1/±300000（全程分辨力不变）；

u  变形测量范围：0.2%-100%FS；

u  变形示值相对误差：示值的±0.5%以内；

u  变形分辨力：最大变形量的1/±300000（全程分辨力不变）；

u  大变形测量范围（可选配件）：10-800mm；

u  大变形示值相对误差：示值的±0.5%以内；

u  大变形分辨力：0.008mm；

u  位移示值相对误差：示值的±0.5%以内；

u  位移分辨力：0.001mm；

u  力控速率调节范围：0.005-5%FS/S；

u  力控速率相对误差：设定值的±1%以内；

u  变形速率调节范围：0.005—5%FS/S；

u  变形控制速率相对误差：速率 < 0.05%FS时，为设定值的±1%以内；速率≥0.05%FS时，为设定值的±0.5%以内；

u  横梁速度调节范围：0.05—500mm/min；

u  横梁速度相对误差：速率 < 0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内；

u  恒力、恒变形、恒位移控制范围：0.5%--100%FS；

u  恒力、恒变形、恒位移控制精度：设定值<10%FS时，为设定值的±1%以内；设定值≥10%FS时，为设定值的±0.1%以内；

u  有效拉伸空间：900mm；

u  有效试验宽度：450mm；

u  主机外型尺寸（长×宽×高）：660×500×1800（mm）；

u  电源：220V±10%，0.75W；

u  主机重量：约400kg；

Ø 产品标准配置

l 标准主机

u WDW-20型微机控制电子万能试验机主机框架及传动系统一套；

u 高精度轮辐式负荷传感器一只；

u 伺服电机及伺服驱动器一套；

l 标准控制柜

u 控制柜箱体一台；

u 17寸工业级平板电脑一台；

u 品牌激光打印机一台；

u 全数字闭环控制器一台；

u 微机控制电子万能机专用试验软件（中文版）；

l 可选配试验器具

u 土工布格珊拉伸夹具一套；

u 土工布宽条拉伸（宽200mm）夹具一套；

u 止水带拉伸（50mm）夹具；

u 胶黏剂拉伸强度夹具；

u 土工顶破装置一套；

u 土工刺破装置一套；

u 塑料排水管压缩辅具（含上下压盘、内变形测量装置）一套；

Ø 产品售后服务

我公司郑重承诺，将按照以下条款提供优质和完善的售后服务：

u 协助调试。我公司专业技术人员协助安装、调试、详细介绍设备的使用、维护方法、注意事项。

u 我公司对设备操作及维修人员进行技术培训，保证操作人员完全掌握设备的正确使用方法。

u 我公司产品实行“质量三包”，质量保证期一年，终身服务。在质量保证期内，对由于设计、制造、工艺或材料的缺陷所发生的故障负责，并免费修理和更换有缺陷的零件或整机。质量保证期过后，硬件更换核收成本费用，计算机软件终身免费升级。

u 备件供应及服务。在用户正确维护和使用设备、配件的情况下，质保期内我公司免费更换有质量问题的零件，并长期优惠供应用户所需的合格的备品备件。

u 我公司提供以下技术资料两份（合同生效一周之内一份，另一份随机提供）：产品安装说明、操作使用说明书、装箱清单

u 合同生效三日之内提供相关的电气及土建等资料。

u 其它未尽事宜，另行协商解决。

Ø 用户准备条件

u 要求尽可能明确试验所参考执行的试验方法标准细则。

u 提供在本机上完成试验的试样，供产品测试和出厂检验。

u 负责产品的收货、储运、就位。

u 联系当地计量部门对设备进行计量。

u 设备安装所需的空间及地基，电源等。
