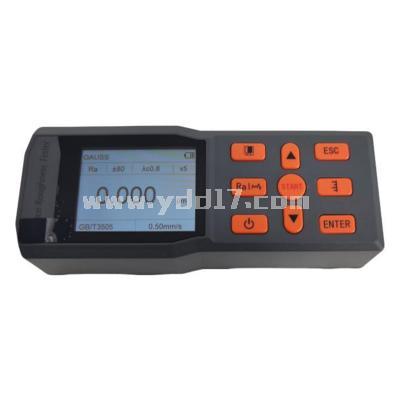

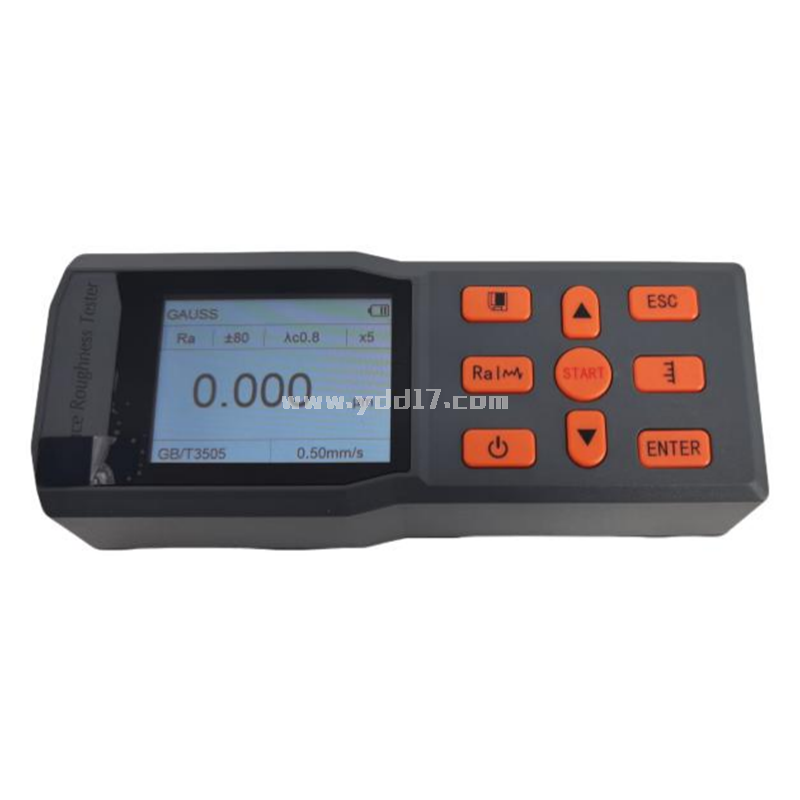

一、产品外观图：
二、产品简介：
HCY-200粗糙度仪是测量各种机加工零件表面粗糙度的一种手持便携式无损检测仪器。可测量工件范围：平面、外圆面、锥面、内孔、沟槽、曲面等工件粗糙度（特殊表面需配适用传感器进行测量）。广泛应用于机械加工制造业、检测、商检等部门。
本仪器严格执行国际标准，测量参数符合GB/T3505《产品几何技术规范 表面结构 轮廓法 术语、定义及表面结构参数》 国家标准并兼容美国、德国、日本、英国等国家的标准。
三、主要特点：
机电一体化设计、体积小、重量轻，使用方便
采用ARM+DSP芯片进行控制和数据处理，速度快，功耗低
多参数Ra，Rz，Rq，Rt，Rp，Rv，R3z，R3y，Rz(JIS)，Rs，Rsk，Rku，Rsm，Rmr
200μm 大量程测量范围
320*240彩屏显示器，数字/图形显示；高亮无视角
显示器信息丰富、直观、可显示全部参数及图形
兼容GB、ISO、DIN、ANSI、JIS多个国家标准
内置锂离子充电电池及充电控制电路，容量高、无记忆效应
有剩余电量指示图标，提示用户及时充电
可显示充电过程指示，操作者可随时了解充电程度
连续工作时间大于8小时
超容量数据存储，可存储100组原始数据
实测数据记录及存储
可靠防电机走死电路及软件设计
显示测量信息、菜单提示信息及开关机等各种提示说明信息
人体工学壳体设计，坚固、小巧、便携、可靠性高
可连接电脑进行实时数据、历史数据传输
校准样块采用光学玻璃基体，精度高，不易划伤，使用寿命长
可选配曲面传感器、小孔传感器、深槽传感器、测量平台、传感器护套、接长杆等附件。
四、主要参数：
型号 | HCY-200 | |
测量范围 | Z轴（垂直） | 200μm |
X轴（水平） | 17.5mm（0.71inch） | |
分辨率 | Z轴（垂直） | 0.002μm±20μm |
0.004μm±40μm | ||
0.008μm±80μm | ||
测量项目 | 参数 | Ra Rz Rq Rt Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr |
标准 | ISO4287国际标准；ANSI B46.1美国标准 DIN4768 德国标准；JIS B601 日本标准 | |
图形 | 支承率曲线、粗糙度、滤波波形 | |
滤波器 | RC、PC-RC、Gauss、D-P | |
取样长度（lr） | 0.25mm、0.8mm、2.5mm | |
评定长度（ln） | Ln=lr×n n=1～5（可选） | |
传感器
| 测量原理 | 位移式差动电感 |
触针 | 天然金刚石，90锥角，针尖半径5μm | |
测力 | ＜4mN | |
导头 | 硬质合金，滑行方向半径40mm | |
滑行速度 | lr=0.25 Vt=0.135mm/S | |
lr=0.8 Vt=0.5mm/S | ||
lr=2.5 Vt=1mm/S | ||
返回 Vt=1mm/S | ||
示值精度 | 0.001μm | |
示值误差 | ±（5nm+0.1A） A：多刻线样板参数Ra的标准值 | |
示值变动性 | 不大于3% | |
残余轮廓 | 不大于0.01μm | |
电源 | 内置锂电池，用DC5V、2000mA充电器充电 | |
外形尺寸 | 156mm×61mm×45mm | |
重量 | 约450g | |
工作环境 | 温度：-20℃～40℃ 湿度：＜90%RH | |
储存运输环境 | 温度：-40℃～60℃ 湿度：＜90%RH | |
可选配件 | 曲面传感器、小孔传感器、深槽传感器、延长杆、转接杆、200mm测量平台、300mm大理石测量平台 | |
五、测量范围：
参数 | 显示范围 |
Ra | 0.005um~16um |
Rq | |
Rz R3z Ry Rt Rp Rm | 0.02um~160um |
Rsk | 0~100% |
RS RSM | 0.02~1000um |
tp | 0~100% |

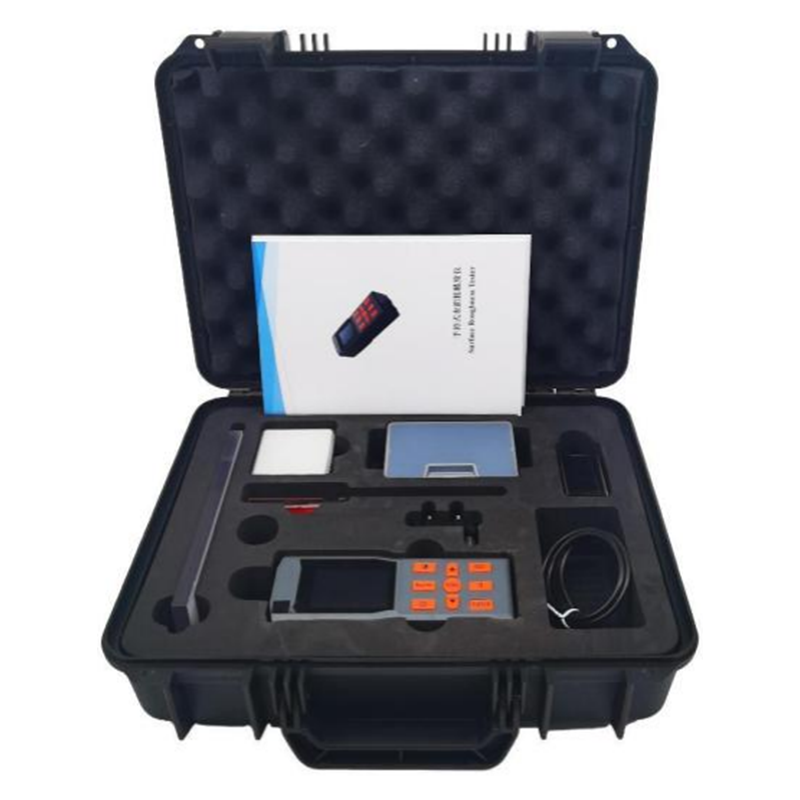

六、标准配置：
序号 | 名称 | 数量 |
1 | 主机 | 1 |
2 | 标准传感器 | 1 |
3 | 传感器护套 | 1 |
4 | 校准试块 | 1 |
5 | 试块支架 | 1 |
6 | 可调支架 | 1 |
7 | 电源适配器 | 1 |
8 | Usb数据线 | 1 |
9 | 螺丝刀 | 1 |
