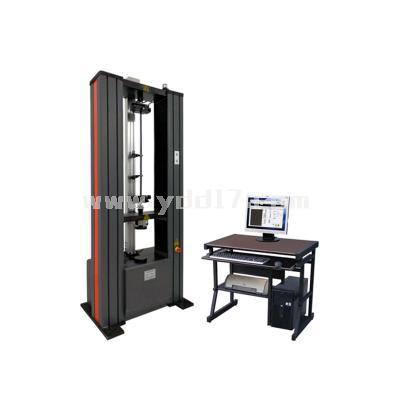

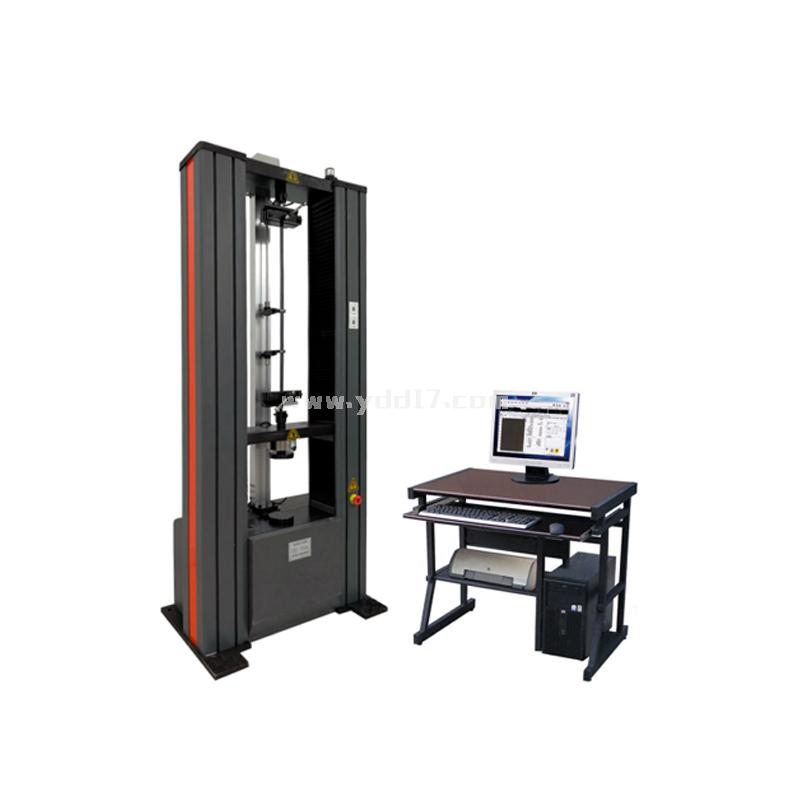

一、产品概述：

WDW-5E型电子万能试验机适用于各种热固性、热塑性塑料的拉伸弹性模量、弯曲弹性模量、压缩模量、屈服强度、拉伸强度、断裂强度、断裂伸长率、压缩应力、压缩应变、剪切、剥离、撑口、撕裂、穿透等力学性能的测定，适用于工程塑料、增强尼龙、改性塑料、塑料异型材、塑料管材、塑料片材及薄膜等行业的材料分析及检验；能自动求取最大试验力、断裂力、压缩力、屈服HRb、抗拉强度、弯曲强度，弹性模量、伸长率等参数。

该机符合GB/T2611《试验机通用技术要求》、JJG475-2008《电子式万能试验机》。

GB/T 1040.1-2025 塑料 拉伸性能的测定 第1部分：总则；

GB/T 1040.2-2022 塑料 拉伸性能的测定 第2部分：模塑和挤塑塑料的试验条件；

GB/T 1040.3-2022 塑料 拉伸性能的测定 第3部分：薄塑和薄片的试验条件；

GB/T 9341-2008塑料 弯曲性能试验方法；

IS0  527-1993塑料 拉伸性能的测定；

二、产品特点：

1. 试验机无污染、噪音低、操作方便、效率高；

2. 主机外壳采用铝合金壳体，造型美观、大方；

3. 主机为整体落地立式结构，刚性大、性能稳定、外形美观；

4. 拉伸与压缩在独立的双空间实现，避免了同一使用空间时更换不同试验附具的繁琐；

5. 主机结构坚固耐用。粗大的滚珠丝杠和导向光杠、加厚横梁及底座，构成了坚固的刚性机架，满足高强度材料的试验；

6. 主机的上下横梁、工作台整体同步数控加工，确保优异的对中，在进行轴向试验时，以确保试样在载荷作用下受到的侧向力影响最小，得到精准的应力和应变结果；

7. 丝杠为台湾进口精密磨制滚珠丝杠。丝杠副摩擦系数小，传动效率高，精度高，强度高；

8. 由减速机、同步齿型带、精密滚珠丝杠副组成的减速机构，结构简洁，保证丝杠的同步运动，并有助于系统对中；

9. 采用交流伺服电机和调速系统控制试验过程，控制精度高，平稳、高效、低噪音（低速时基本上无噪音）。

10.多规格的夹具转接装置，多附件选择，可实现多种材料的力学测试，赋予了设备更多的试验功能；

11.同心环和定位销充分保证了试验夹具的上下同轴度，使试样完全以轴向方向受力；

12.力值测量采用进口高精度轮辐式负荷传感器，综合精度高，灵敏度高，重复性好。通过随机标定后试验中不受外力影响，可保证试验过程和参数的准确性；

13.拉伸、压缩等试验时传感器受力方向一致，标定、校准简单、方便；

14.可根据要求配置不同规格的传感器，使得试验范围大大加宽，以满足不同试验负荷的测量要求；

15.设置上升下降快捷操作按钮，使用操作非常方便，而且大大简化了强电配置，减少了分立电气元件的使用，从而有效降低电气故障率；

16.可实现试样装夹时横梁的快/慢升降调整，操作灵活、随意切换；

17.具有试验结束后返回初始位置的功能，高效，快捷；

18.具有完善的限位保护功能及过载过流保护、试验断裂自动停机等功能，可靠、安全；

19.可按不同试验方法要求分析处理试验结果，具备人机交互编程控制功能，方便添加新的试验标准 ；具有强大的图形操作功能，可实时显示试验曲线和试验数据，具有曲线缩放、图形放大、截取功能，光标跟随显示功能。具有完整的试验曲线、试验数据的储存功能；具有单件试验报表输出和批量试验报表输出打印功能；

20.具有网络接口，可实现数据联网和远程控制功能；

21.设备性价比高。进口设备的品质，国产设备的价格。

三、主要技术指标：

1.最大试验力：5kN；

2.精度等级：0.5级；

3.试验力测量范围：0.2%～100%FS（满量程）；

4.试验力分辨率：最大试验力的±1/500000，全程不分档，且分辨率不变；

5.力控制：力控控制速度范围：0.001％～10％FS/s；

6.力控速度控制精度：0.001％～1％FS/s时，±0.2％；1％～10％FS/s时±0.5％；

7. 恒力、恒变形、恒位移控制范围: 0.2%-100%FS；

8．恒力、恒变形、恒位移控制精度:  设定值＜10% F•S/s时：±1%；设定值≥10% F•S/s时：±0.5%；

9.变形分辨率：最大变形量的±1/500000，全程不分档，且分辨率不变；

10.变形控制：变形控控制速度范围：0.001％～10％FS/s；

11.变形控速度控制精度：0.001％～1％FS/s时，±0.2％；1％～10％FS/s时，±0.5％；

12.位移分辨率：0.001mm；

13.位移示值准确度：±0.5%；

14.位移控制：位移控控制速度范围：0.001～500mm/min；

15.试验空间： A：有效拉伸空间：800mm  B：有效压缩行程:800mm  C:有效试验宽度：400mm；

16..控制系统：全微机自动控制；

17..多重保护：系统具有过流、过压、欠流、欠压、缺相、错相、漏电等保护；行程具有程控限位、极限限位、软件限位三重保护。出现紧急情况可进行紧急制动；

18..电源： 220V  50Hz；

19.功率：1.5Kw；

20.主机结构：门式，双空间，结构新颖，美观大方，运行平稳；

21.工作环境：温度-10—40℃,相对湿度10%-95%RH；

22. 主机外形尺寸：760*520*1750mm；

23. 主机重量：400 kg；
